如图:我的滤波器为什么没有这种波形

录入:edatop.com     点击:

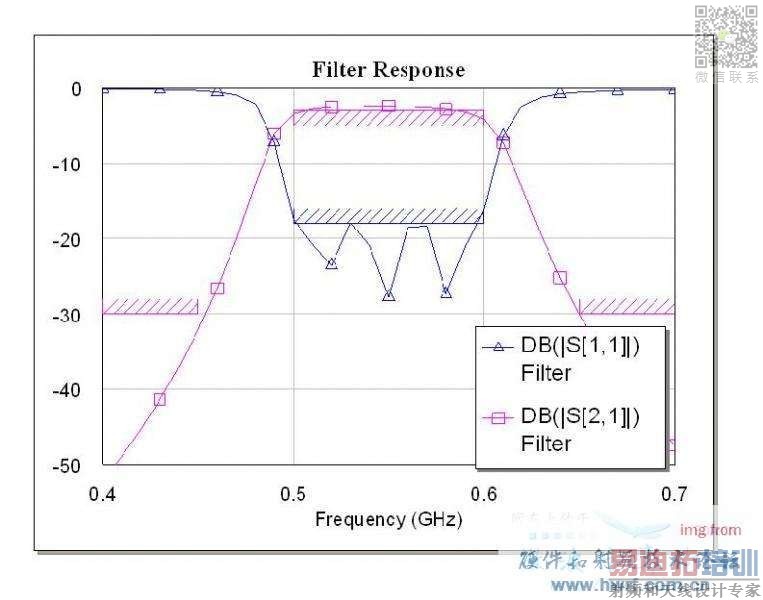

我刚入门学习MWO,拿一个滤波电路先练手。出来波形如a图所示。但我看到别人的图中蓝色的线有波形。而我的蓝色线只是一条直线。不知道为什么我的没有?这条线是表示什么意思?是怎么搞出来的。 谢谢


电路.rar (5 K)

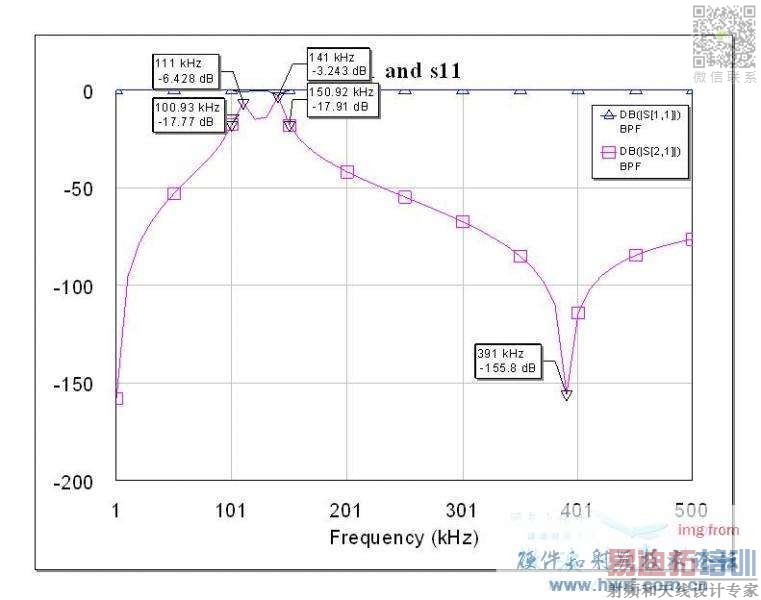

上面怎么也传不是我的图。我的图如下:

X/Y坐标数值设置小一些试试看,比如Y设置为0-50,X设置在50-150KHz

扫描的点数(步进)太少了,应该增加(步进减小),比如1KHz

我觉得你的图和别人的其实是一样的,只是显示方式的问题把,他的图只是你的图的四分之一!

非常感谢你们的回答。可是我不知道怎么把Y设置为0-50,频率的设置范围我找到了。但没找到Y坐标设置的地方。请大家再告诉我一下。我用的microwave office 2002,另外这个蓝色的波形DB(|S[1,1])表示什么?谢谢

一般不知道用的话 直接右键配置 设置选项就可以了。
DB S11代表了 回波损耗。

这个也是问题啊

给点钱给我,我来告诉你!

我建议楼主下载个MWO 2008 的安装版的
