大家一起来学VSS之二：RF Budget Analysis
录入：edatop.com 点击：
本章为Getting Started Guide中的12、VSS：RF Budget Analysis
本章学习目标：1、创建射频链路
2、设置测试项目
3、进行生产误差分析
一、创建射频链路
1、创建项目并命名为RF Budget Analysis；
2、创建系统图表并命名为RF Chain
3、按照下图添加各个模块并修改参数
RF Blocks>Sources>TONE，修改功率PWR为-10dBm；
非线性放大器RF Blocks>Amplifiers>AMP_B，噪声NF=nfdB
射频衰减器RF Blocks>Passive>Attenuators>RFATTEN，衰减设置3dB；
射频混频器RF Blocks>MIXER_B
50欧姆负载RF Blocks>Impedance Mismatch>LOAD
所有模块的噪声参数选择RF Budget only，其他保持默认值，添加变量nf=3

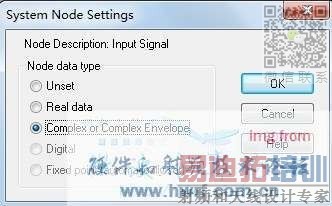

修改放大器输入端口属性，双击AMP_B输入端口，选择Complex。
添加矩形图表，并命名为RF Budget Analysis
添加系统级联噪声测试，System>RF Budget Analysis>C_NF，设置如下图
本章学习目标：1、创建射频链路
2、设置测试项目
3、进行生产误差分析
一、创建射频链路
1、创建项目并命名为RF Budget Analysis；
2、创建系统图表并命名为RF Chain
3、按照下图添加各个模块并修改参数
RF Blocks>Sources>TONE，修改功率PWR为-10dBm；
非线性放大器RF Blocks>Amplifiers>AMP_B，噪声NF=nfdB
射频衰减器RF Blocks>Passive>Attenuators>RFATTEN，衰减设置3dB；
射频混频器RF Blocks>MIXER_B
50欧姆负载RF Blocks>Impedance Mismatch>LOAD
所有模块的噪声参数选择RF Budget only，其他保持默认值，添加变量nf=3
修改放大器输入端口属性，双击AMP_B输入端口，选择Complex。
添加矩形图表，并命名为RF Budget Analysis
添加系统级联噪声测试，System>RF Budget Analysis>C_NF，设置如下图
添加系统级联功率增益测试，System>RF Budget Analysis>C_GP，设置如下图
设置C_GP测试显示在右边坐标。
设置系统选项：Options>Default System Options>RF settings，选择Model impedance mismatch effects。
运行分析，如下图所示：
单击工具栏里的变量目录
弹出对Variable对话框（与帮助文档中有所不同）如下图所示
运行Yield analysis 发现错误，如图
问题待解决
良率分析需要定义变量，以观察随着变量的变化，系统性能的变化。
