有哪位大神用过这种圆极化的微带天线?求指教

录入:edatop.com    点击:

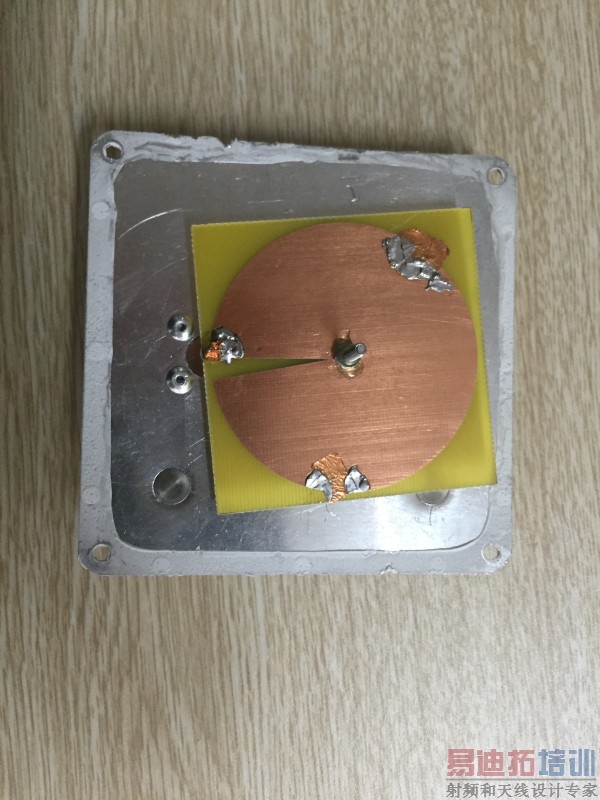

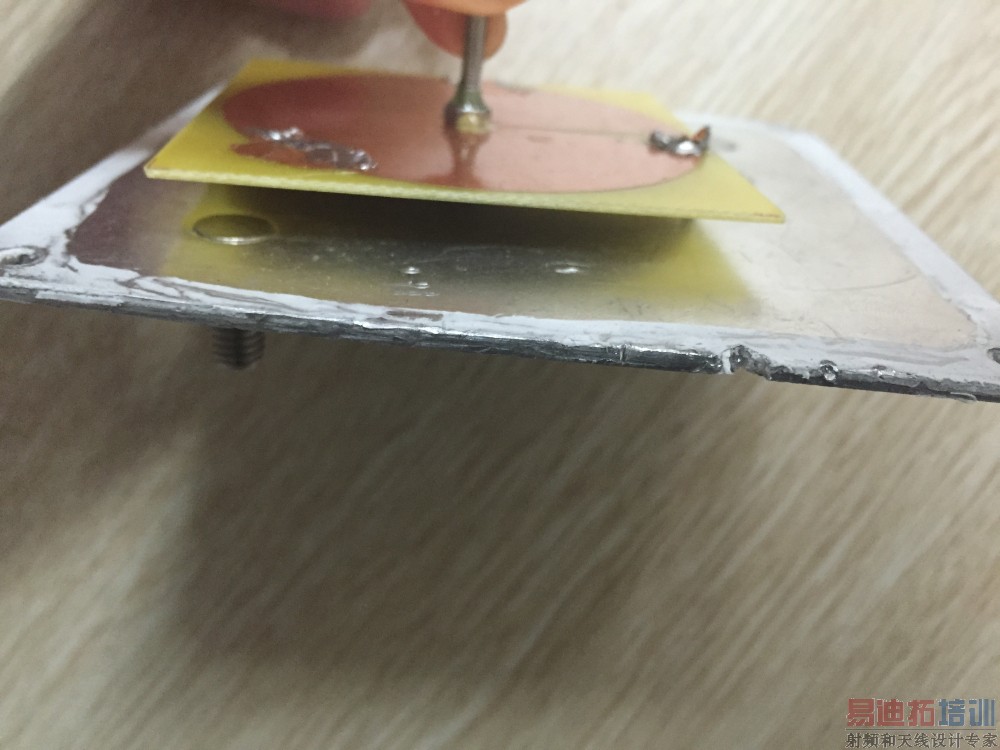

这款是圆极化的微带天线,求大神指教具体名字,以及提供一下工作原理的相关论文及资料!







好简易的天线

这个做工没法说了,小厂家的产品

为什么不善用HFSS或是CST...仿真一下不就知道原理的?
图中贴片的直径必为频点的0.5波长,裂缝至圆心为0.25波长,曲圆形设计的理由是频宽较好、圆极化相位较容易控制。(论工艺矩形切角较容易实现,但是圆极化相位较难控制)。

版主...说不定你会看走眼哦 ,不定是哪位大师级的人物在做实验的...
**我是学徒级别的,我在调试验证时比这个还难看_(就地取材嘛),呵呵!

走眼的可能性较低

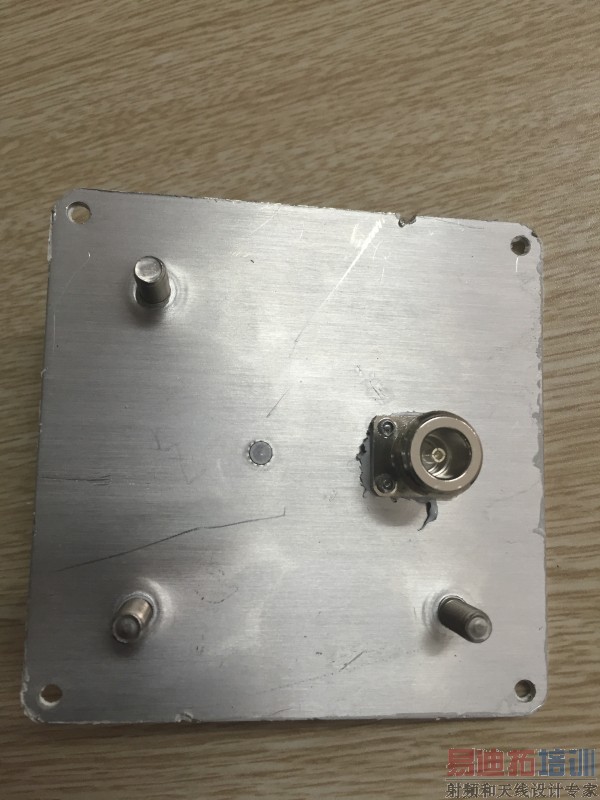

目测是拆解的样品。反射地板已经拉丝氧化,固定螺丝还是冲压铆住的,如果做试验样品,大可不必这样

关注一下子

虽然仿出来了,可是还是不知道原理,所以才来请教各位的。大神有相关论文或者资料么?
