厚度只有1mm的共形折合偶极子天线
录入：edatop.com 点击：

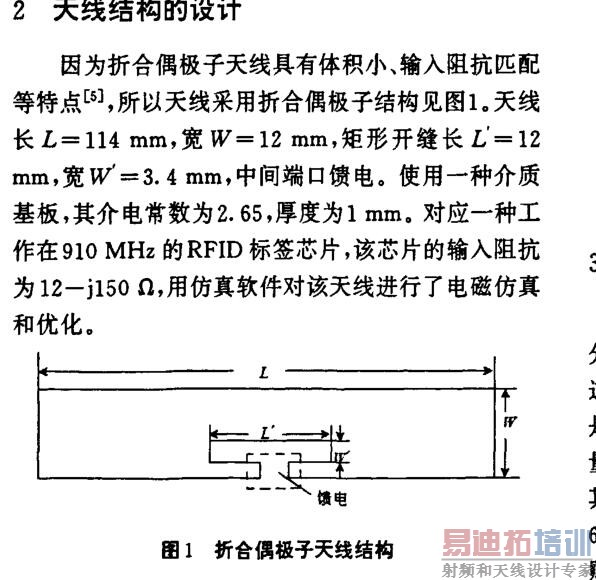

看这篇文章：里面的天线三层结构：折合偶极子辐射片，1mm厚介质，地板。
一种小型化UHF频段RFID标签天线设计.pdf
如此薄的厚度，如果只是简单的一面偶极子一面敷铜做地的话，地板的反射波（或者镜像电流）岂不是会大大削弱天线的辐射。 就像不抗金属的RFID标签一贴到金属表面就不中用了一样。
如果仿真结果是真的，我觉得应该还是采用的微带天线的设计方法。背面的铜皮和芯片两个端口中的一个应该通过走线耦合起来才对。
看了几遍都没看出来到底是一般的偶极子+地还是微带天线设计。希望大家能帮忙指教啊。
一种小型化UHF频段RFID标签天线设计.pdf
如此薄的厚度，如果只是简单的一面偶极子一面敷铜做地的话，地板的反射波（或者镜像电流）岂不是会大大削弱天线的辐射。 就像不抗金属的RFID标签一贴到金属表面就不中用了一样。
如果仿真结果是真的，我觉得应该还是采用的微带天线的设计方法。背面的铜皮和芯片两个端口中的一个应该通过走线耦合起来才对。
看了几遍都没看出来到底是一般的偶极子+地还是微带天线设计。希望大家能帮忙指教啊。
可能文中显示不完全，没有看到楼主说的1mm厚介质和地板。
主要是觉得划红线的两段文字有点冲突：如果要让地板起到增强信号的反射作用，那么天线一般都要去距离地板1/4波长，而在910MHz频段1mm厚度肯定是达不到的。地板的反射波反而会削弱原始信号。
