请帮看看这种天线
录入：edatop.com 点击：

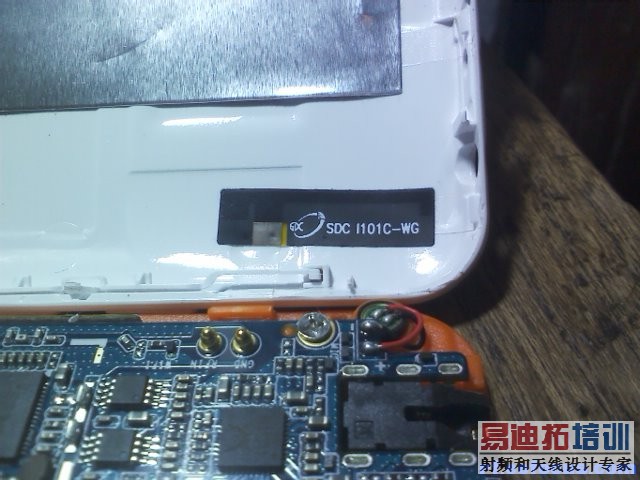

如图，这种薄膜状天线（wifi和蓝牙共用?没注意看）叫什么名称来着 ，查过 ，忘了。现在的问题是电路板上有两个触点对应，一个表明RF，一个是GND，那么当合上盖子，对应的触点位置是否错位了?现在的位置是GND触点对应天线白色的方块金手指，而RF触点接触着白色方块左边的灰色部位（图片中在天线可以看到接触压点痕迹），不了解这种天线，请问是不是错位了?而实际上也确实感到机器显示wifi信号弱，明显差于其它类型的设备。
请了解天线及这种类型天线的指点一下，谢谢！
请了解天线及这种类型天线的指点一下，谢谢！
平面倒F天线，传统的这类天线的确是中间一个是RF，边上那个是GND
1.FPC，单极天线，中间发亮的是铜上镀金不易氧化，我们叫它金手指。
2.天线不工作原因,天线贴歪了。
3.纠正方法，将FPC撕下来，比较软，要小心，很容易撕破，让Feed和金手指对应上，GND悬空。
4.wifi蓝牙频段相同，天线可共用，但后续电路基带如何处理，不得晓。
