微带线移相器,相位问题

录入:edatop.com    点击:

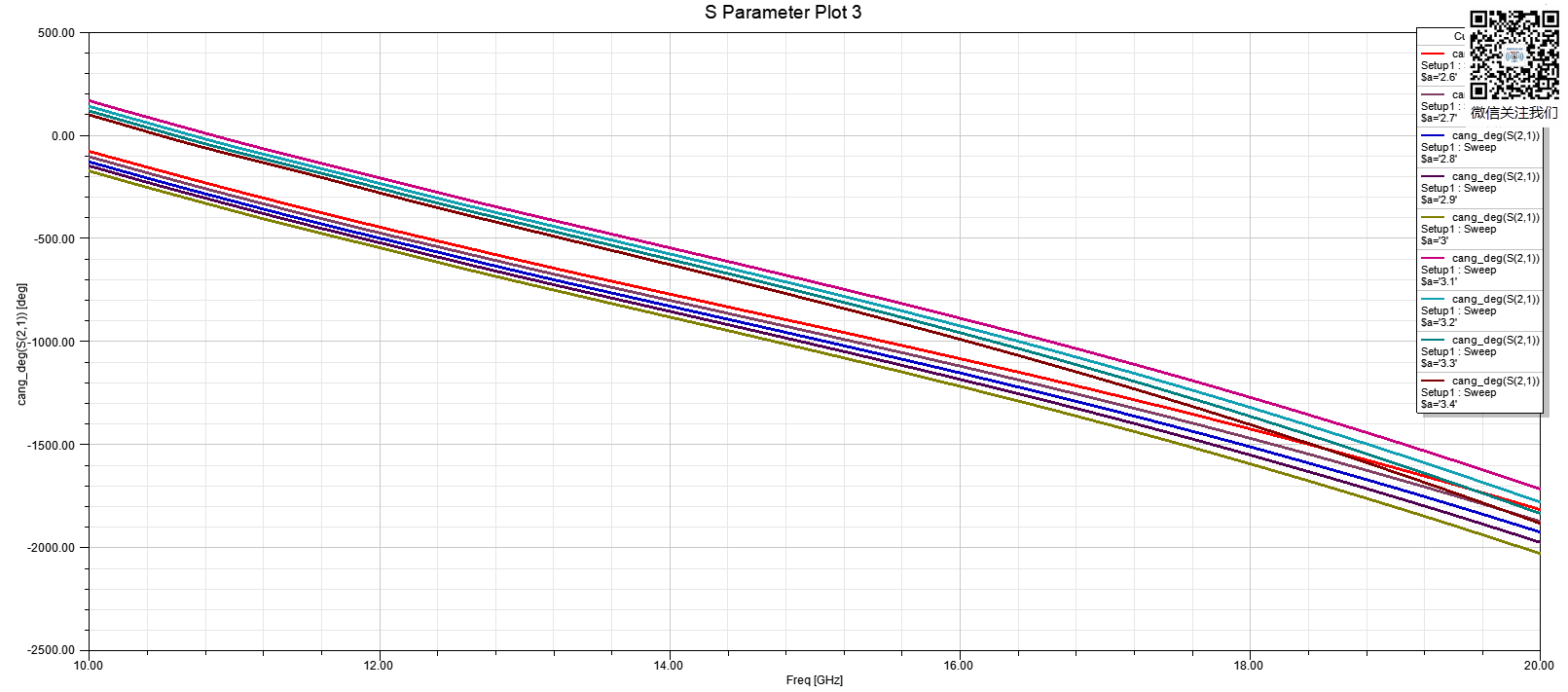

小弟最近在HFSS仿真了一款微带线移相器,通过改变介电常数实现相位变化,通过cang_deg观察相位,当介电常数从2.6到3.4依次变化时,按理说对应的线应该从上到下依次出现。但是我的结果是这样,从2.6到3.0对应下面5根线,从上到下依次出现,但是3.1对应的线却跑到了最上面,然后又从上到下依次出现。为什么3.0到3.1就突变了?求大佬指点。[attachment=97430]



端口相位有定义过么?

是field overlays的设置吗?我没有定义,意思是要对端口相位定义才对是吧?

在field overlays里有个edit sources,在这里面定义相位?

不是,是在端口定义的位置定义端口电场方向,也就是电压积分线。

我在设置波端口激励的时候画了积分线的

有大佬知道吗?跪求指点啊啊啊

10G的相位值超过-180之后会自动+360°,导致整个线路走上去了

可是Cang_deg不是累计相位吗
