求助怎么设计一对高隔离度天线
录入：edatop.com 点击：

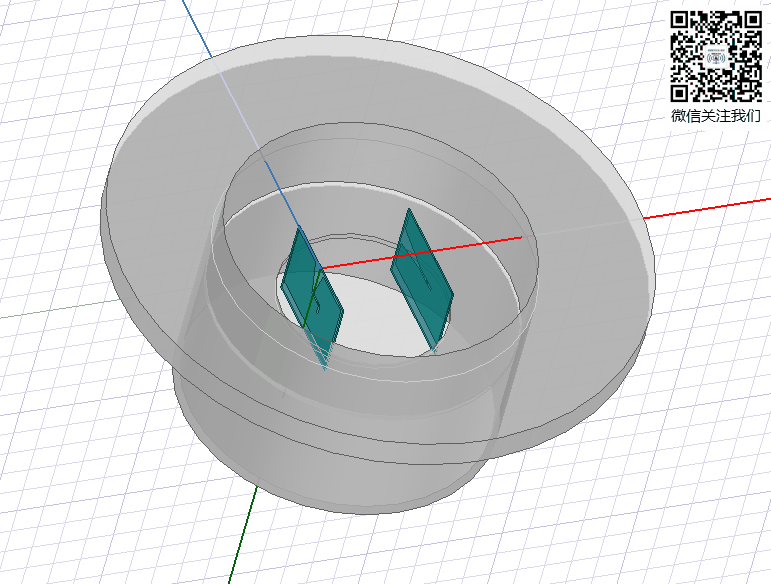

求助， 如图，在金属筒内设计两个高隔离天线，单个天线的尺寸是40mm*35mm，两天线间隔40mm，要求隔离20dB以上，求助有没有合适的天线形式推荐的，或者留下你的看法建议一起探讨，非常感谢。
个人目前的方案是一个是±45°极化隔离方案，但金属筒内天线的效率会是个问题。需要解决受反射引起的效率太低；第二是做高增益定向天线但是尺寸不够，是否有40mm*35mm以内能做的定向天线?
个人目前的方案是一个是±45°极化隔离方案，但金属筒内天线的效率会是个问题。需要解决受反射引起的效率太低；第二是做高增益定向天线但是尺寸不够，是否有40mm*35mm以内能做的定向天线?
距离和极化方向不知道再怎么改善了，你说的定向方面，可以参考八木天线，做偶极子的时候在附近加一段比较短一点的金属可以做到一些定向效果，但是可能就提高2db左右的增益而已
你这个只给了尺寸，没给频率。
我来提供一种设计方案，把圆筒当成是天线的辐射口径，圆筒内的天线你可以认为是激励起圆筒内两种正交模式的的激励机构，这样去设计，既可以保证隔离度，又可以保证天线的效率。
2.4G的两根天线
