天线有耗，为什么仿真图中增益大于方向性系数呢

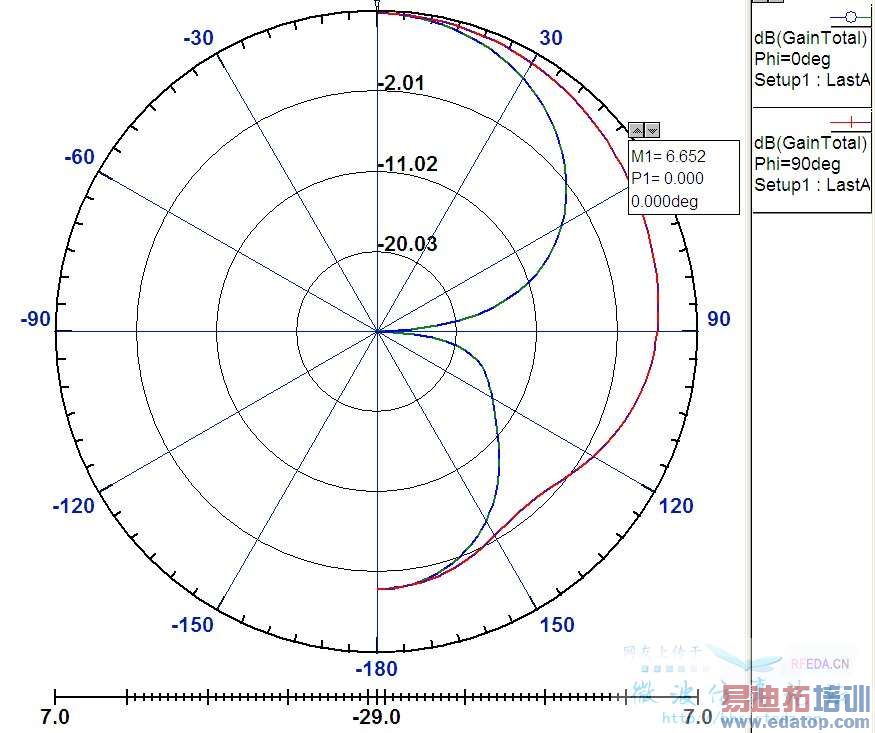

如下图，同一个辐射图，用增益和方向性系数表示，根据增益G=方向性系数D乘以辐射效率，G为什么会大于D呢？
PS: 没学过天线，本科毕业论文老师给了个这样的题目，希望朋友们给指点一下，这个是怎么回事？
非常感谢！

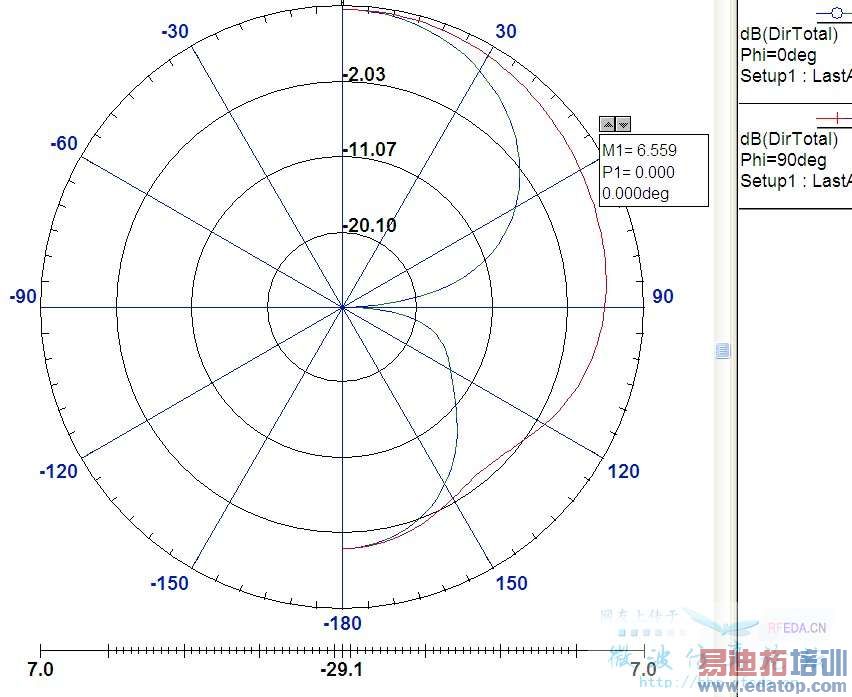

再补充一下，都是在零度下，为什么增益为6.652，而方向性系数为6.559比增益小呢？
没学过这个，本科毕设要做，谢谢大家了！



好人啊，出来解答一下吧



1. Plot谐振点的方向性和增益，看看是不是有变化。（如果上面的图不是谐振点的话）
2. 注意区分仿真软件里增益的定义。我没有用过HFSS，所以不清楚它里面对“GainTotal”和“DirTotal”的定义。不过，在CST MWS里面，增益有两个定义，分别是Gain (IEEE)和Realized Gain。Gain (IEEE)定义为单位角度的辐射强度和输入功率的比值，在没有传导损耗和介质损耗的情况下，数值上增益等于方向性。Realized Gain考虑了阻抗失配损耗，数值上等于gain * (1 - Balance^2)。
3. 最可能的情况，模型仿真得不准确，仿真误差在远场计算的时候被放大。



辐射效率小于等于1



也经常出现效率大于1，不明白怎么回事



这是我看到一个同学说的
3.Efficiency

天線的輻射效率不要用HFSS看,因為不管怎麼看都會大於1

這是不可能的,最大也只能到1

而且大部分天線的實際輻射效率頂多只有70%80%

所以HFSS算Efficiency根本不準

如果你會別套軟體,比如說CST,那就用CST去看天線的Efficiency
难道这盗版软件就这么差劲吗？唉。。



首先，我没看出来这和D不D版有什么关系。
其次，没用过HFSS，所以不知道有什么统计数据说HFSS算出来的效率都大于100%。有HFSS高人能确定这个么？
第三，用CST偶尔会出现辐射效率大于100%的情况，不过绝大多数情况下，那是因为仿真不准造成的。提高仿真准确性之后问题就能解决。



问一下朋友，怎样提高准确性啊？从哪些方面下手？
1. 我这是第一次接触，还是照着例子做的，例子上只有一个远场辐射图，我做出来与例子是一致的。
2. 但是我接着在仿真方向性系数和辐射效率时就出问题了，效率就是大于1，方向性系数也完全大于增益，很奇怪。



这我就帮不了你了，没用过HFSS。
