非倒F手机天线的端口设置？
录入：edatop.com 点击：

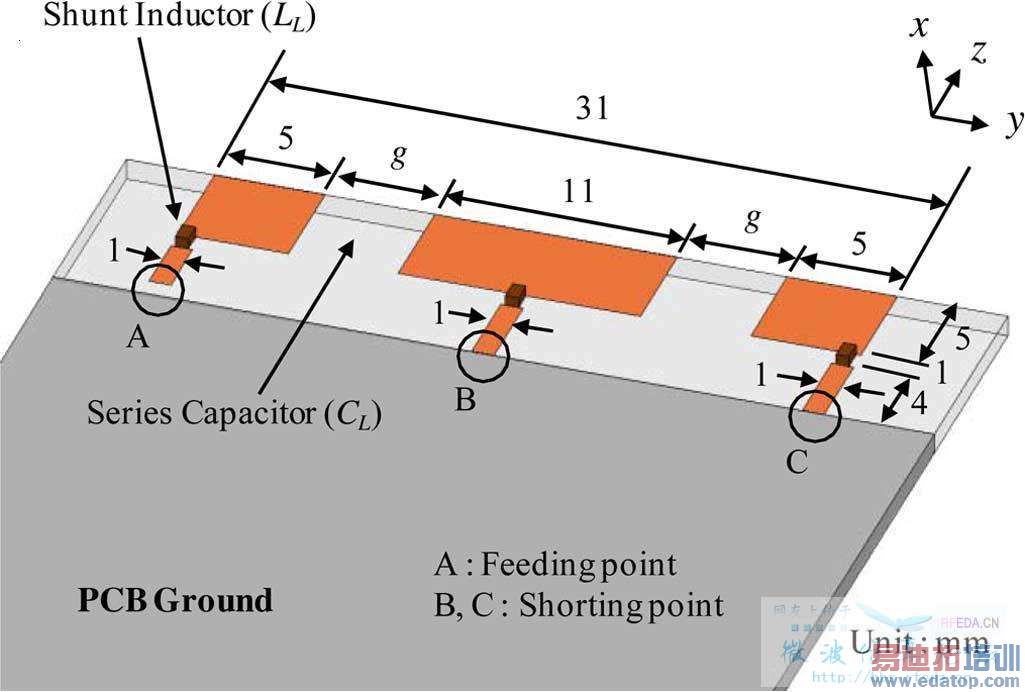

这类模型的手机天线有人在HFSS里仿过吗？这个端口激励应当怎么加呢？

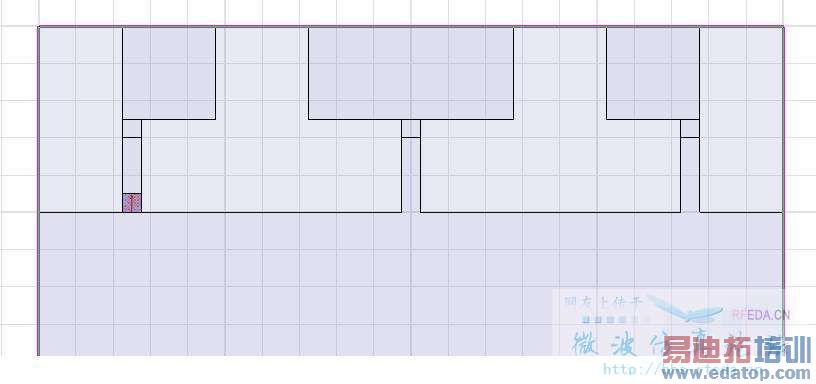

我自己建的模型如下，当做共面波导端口，但是得到的结果跟paper上完全不一样，是不是端口设计错了？
看不到图。传附件算了
feichanggangxie
很明显，用lumped Port嘛
这个用LUMP馈电比较方便
要不把Paper也传上来看看，有点意思
看过类似的天线, 好象中间是feed, 两边是short,
期待上传paper
个人分析：
该天线所在区域做了净空处理，即天线区域没有ground。馈电的截线正下方没有ground，换句话说，并没有形成微带线传输的结构，所以采用波端口是不恰当的。应该采用集总端口才合适。
magicsissy，仿真软件使用进步神速嘛，呵呵
