为什么我做出的天线方向性系数只有0.0057139

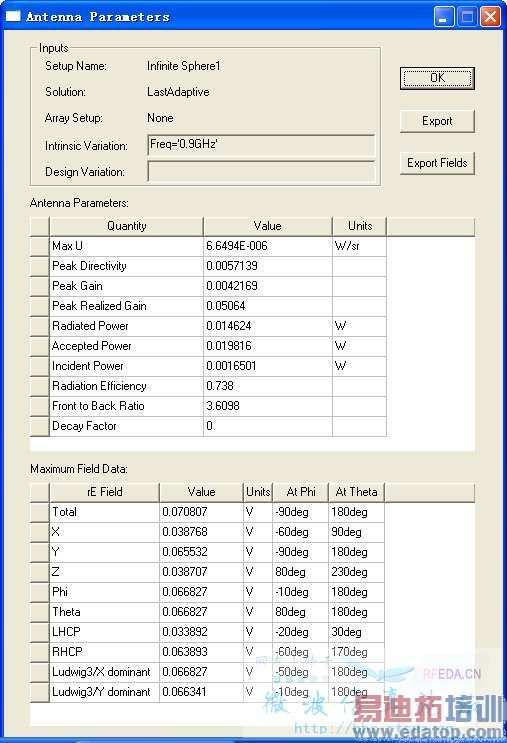

我做的是蝶形天线，辐射效率还可以为0.738。但是方向性系数却为0.0057139，。另外，增益为0.0042169。
在网上和书里查了好久，没有找到。
望各位大牛给予帮助。



我在网上找了好长时间，并且按照他们说的。都试了一下，结果都不行。方向性系数必须大于1。
但是，我在网上看的，他们说小于1，很正常不解。求帮助！



你的那三个功率怎么回事呢，没看懂，入射功率为什么比辐射功率和端口接收功率还小那么多呢，还有，你的端口激励功率设置的多少？是1么？另外，前后比3点几的蝶形天线用在什么场合的，望告之。



我使用的HFSS默认的数值，我在上面看到的是1W。我想用在RFID上。我也不知道为什么出现这种情况！



正常情况应该
Incident Power=1>Accepted Power>Radiated Power
RadiationEfficiency = Radiated Power/Accepted Power 比值是正常范围，但是值太小了，检查一下你的端口设置，阻抗匹配



谢谢大牛，确实输入功率是1。我又重新做了一下。但是，方向性系数还是0.0057139。 描述:做的文件



LZ能不能不要叫大牛和大侠啊，我也只是个半罐水，碰巧这个问题知道一点就顺便说的哈。
建议检查一下端口和边界条件设置。



我是一个新手，不懂怎么设计。我用的是波端口激励，频率是800-1000MHz,辐射边界条件，其他就没有了。还请帮忙告诉一下，还需要什么啊！



如果方便，最好把模型传上来看看，光是数据不好判断



这是我的模型 描述:模型
