微带天线用四分之一波长和用四分之三波长微带线馈电是不是效果是一样的？

仿真了下四分之一波长阻抗匹配良好，S11在-40dB。但是馈线长度乘以3之后，端口阻抗变得很小，S11也只有-10dB。 而当我减小四分之三波长微带线长度，虽然能达到匹配但是频率偏移了一百多兆，仿真的5.8G的。
理论上是不是应该相同？



理论讲应该是一样的，你仿真出来不一样，你看看是不是波长用成了真空中的波长了



馈线乘以3以后，你把空气腔加大，理论上微带距空气腔大约为1/4个波长，减小过后的也试下将空气腔减小，距微带线1/4个波长。结果有偏差，但应该不会太大



基本上馈线长度不应该影响|S11|，可能要先检查port的设置及阻抗及馈线的阻抗是否一致。
建议先拿掉天线，做一个双port的传输线看看S11是多少?



理论上讲应该没有变化才对呀

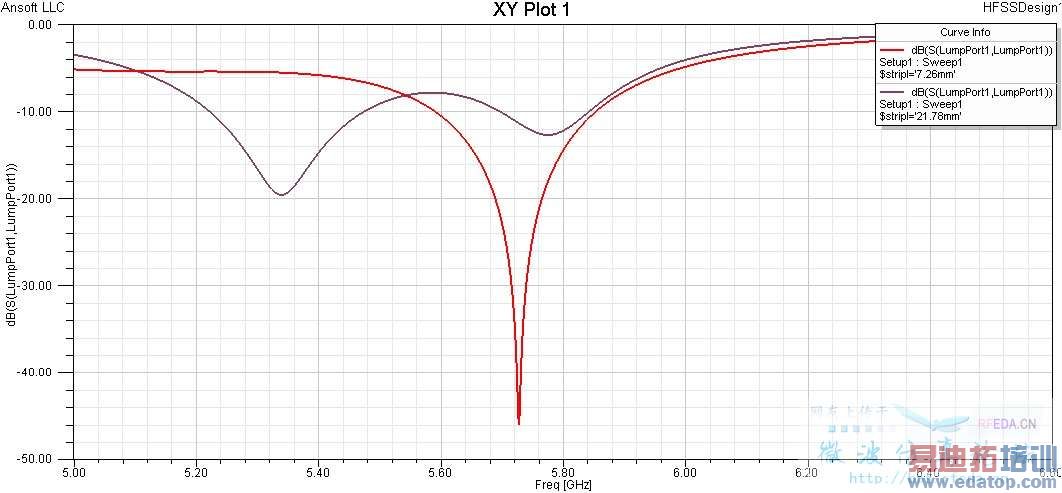

谢谢前面的各位，仿真出来的结果如图，四分之三馈线时为什么会出现两个峰？顺便帮忙看下模型吧谢谢，这个贴片不是用来传递信号的所以增益不考虑



你好，双port的传输线端口如何设置？用waveport不归一化S11在-20以下，不知道怎么看，需不需要设置端口阻抗？还望指教。另外怎么确定它就是四分之一波长，我知道可以用公式算，在hfss里怎么看啊，谢谢



四分之三调整之后还是两个峰，不过有一个抑制的比较好，怎么回事啊

•
