CDMA 800频段天线功率出不来
录入：edatop.com 点击：
我现在一个翻盖机的CDMA项目，单频800频段。
天线功率和灵敏度都很差，最大功率16dB，灵敏度-93。
灵敏度低可能是干扰，功率出不来我认为，要么是天线没调好，要么是旁边器件把功率吸收了。
对于第一点，我这里拉外置天线效果也和上述指标差不多。
第二点，把旁边的金属器件全部去掉也没明显提升。
请大家分析一下。
天线功率和灵敏度都很差，最大功率16dB，灵敏度-93。
灵敏度低可能是干扰，功率出不来我认为，要么是天线没调好，要么是旁边器件把功率吸收了。
对于第一点，我这里拉外置天线效果也和上述指标差不多。
第二点，把旁边的金属器件全部去掉也没明显提升。
请大家分析一下。
猜测可能是由于板长不够，加长过板长，但功率也只是到17dB。
十有八九是翻盖机的老问题：“如何对hinge进行处理？”
“hinge”是什么意思？
原来是magic大神！hinge是折叠轴的意思吧？

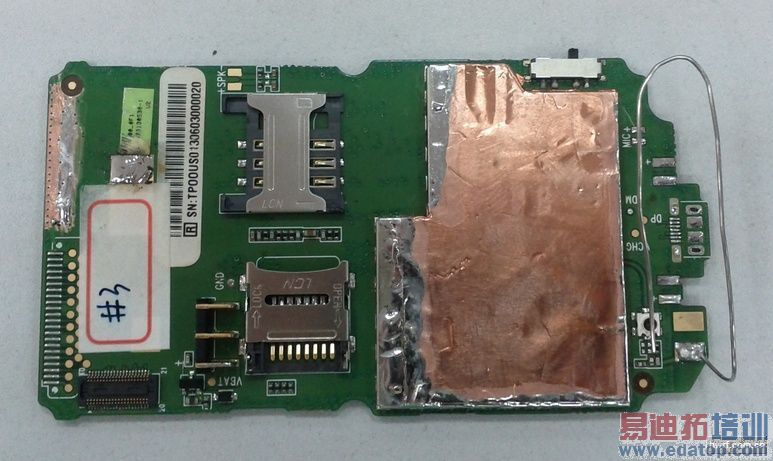

现在先不考虑整机，单板拉外置的效果也不好啊！
鄙人不才，还请明示。
第一个实验：你去掉上翻盖，只用下主板拉一条外置天线。
第二个实验：把上翻盖加上，扣上FPCB，同样拉一条外置天线。
这两个实验你做一下，然后比对下结果，你大体就能知道原因在哪了。至于如何处理hinge，这两个帖子适合你看看：
