PIFA天线方向图问题
录入：edatop.com 点击：

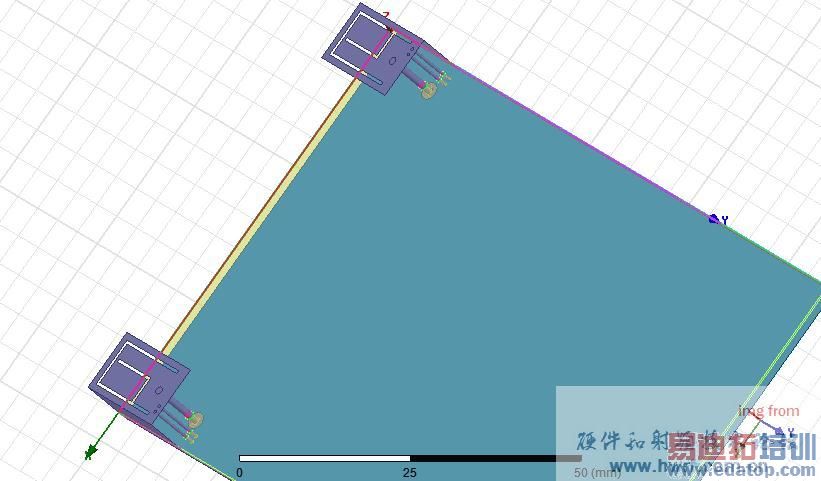

刚开始接触手机天线，在仿一个MIMO的PIFA天线，贴片表面刻槽形成双频
出来的方向图很乱，不是苹果型的，是因为天线单元结构不对称吗？这个应该怎样调节才能达到要求呢？
手机天线是要做全向性的吗？可是面向人体那一半不是越小越好吗，这样看来后瓣小点比较好吧？

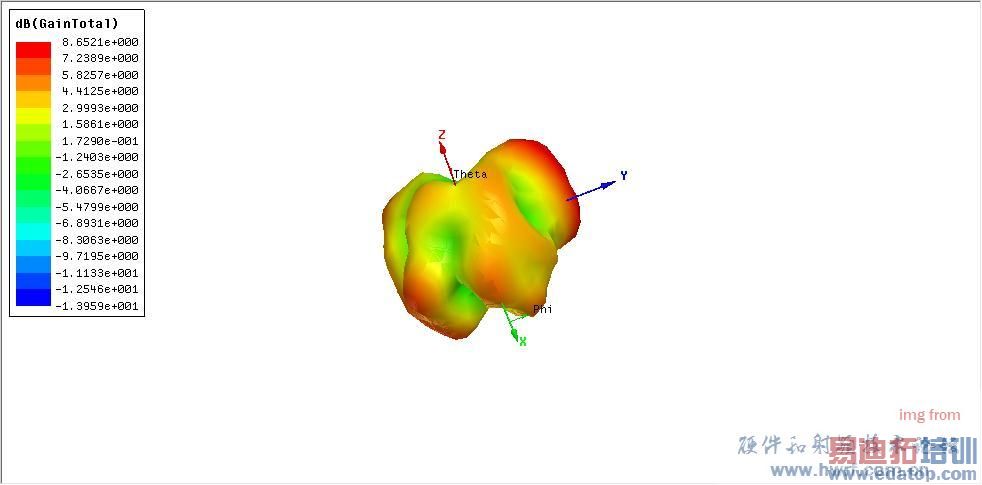

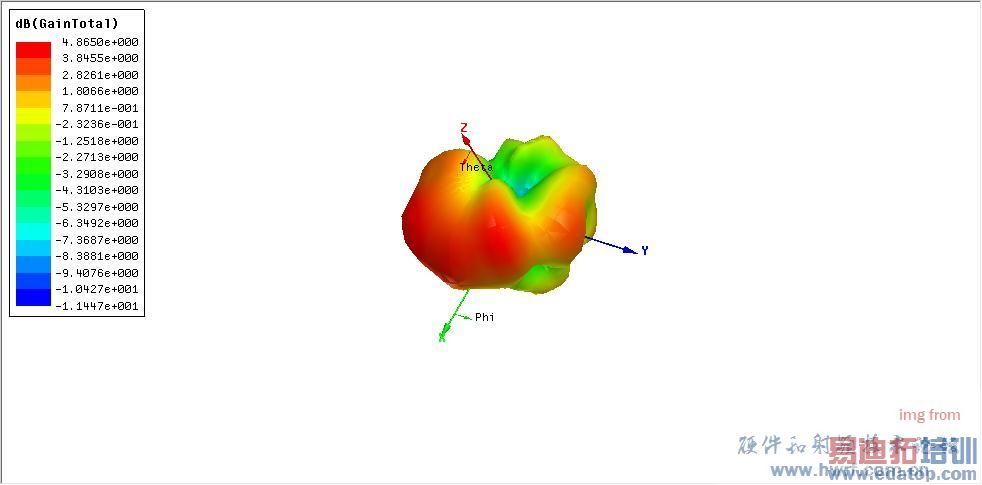

这是在两个工作频点2.5G，3.4GHz处的3D增益图
PIFA.zip (43 K)
出来的方向图很乱，不是苹果型的，是因为天线单元结构不对称吗？这个应该怎样调节才能达到要求呢？
手机天线是要做全向性的吗？可是面向人体那一半不是越小越好吗，这样看来后瓣小点比较好吧？
这是在两个工作频点2.5G，3.4GHz处的3D增益图
PIFA.zip (43 K)
地板没设置好，把地板长度设置到它谐振的长度就会看得到苹果图了，一般单天线的话是900M的0.36-0.4个波长。
PCB太大了点吧，方向图出现了很多凹陷
PIFA天线的馈点与接地点位置不对。解决方法有两种：一种就是天线的馈点与接地点尽量靠过手机地的边缘。另外一种， 像图中这种建模形式， 可以把天线下方的手机地镂空。效果就会不一样。
申明：网友回复良莠不齐，仅供参考。如需系统了解手机天线设计，可以学习业界专家讲授的手机天线设计培训教程。
