CST MWS PCB印制天线2.4GHz仿真求助

录入：edatop.com 点击：

最近，把一个成熟的WiFi AP 20

网友回复:

现在人口气真大，上来动不动就是什么“败笔”……。

先不管导入的步骤有没有瑕疵，就算有一半是substrate，slice之后删掉不需要的部分不就好了么？

端口的场分布明显是高次模，怎么可能得到“正常”的数值呢？

网友回复:

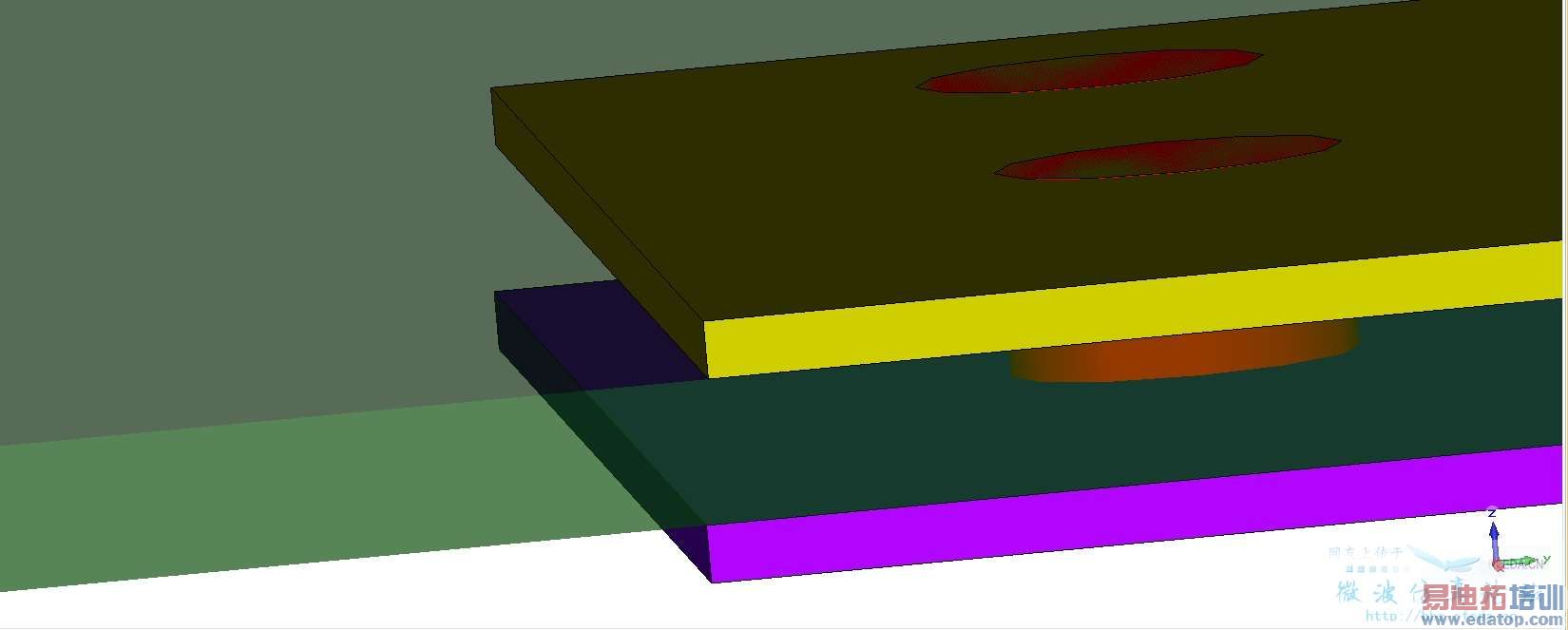

楼主的模型：

放大：

先把楼主认为是“败笔”的地方修改了（10秒钟都不需要）：

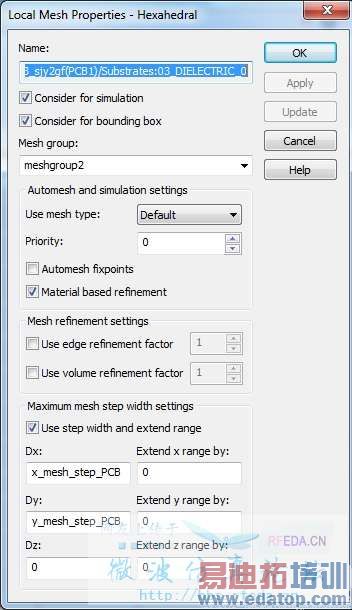

删除所有local mesh properties，还原金属元件的fixpoint。波导端口Z轴负方向扩展改为7 mil，添加Electric shielding：

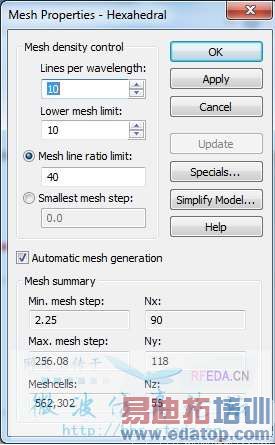

Global mesh properties中的Mesh line ratio limit改为40：

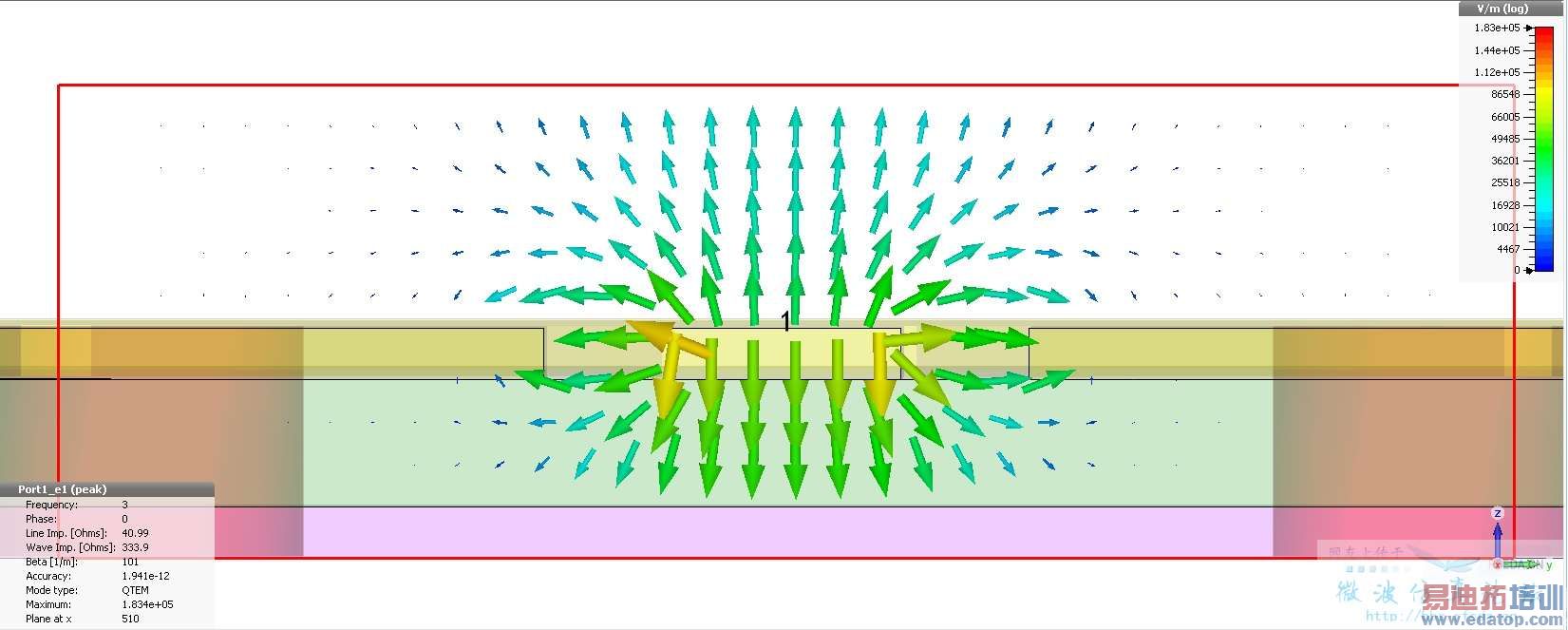

得到的端口参数：

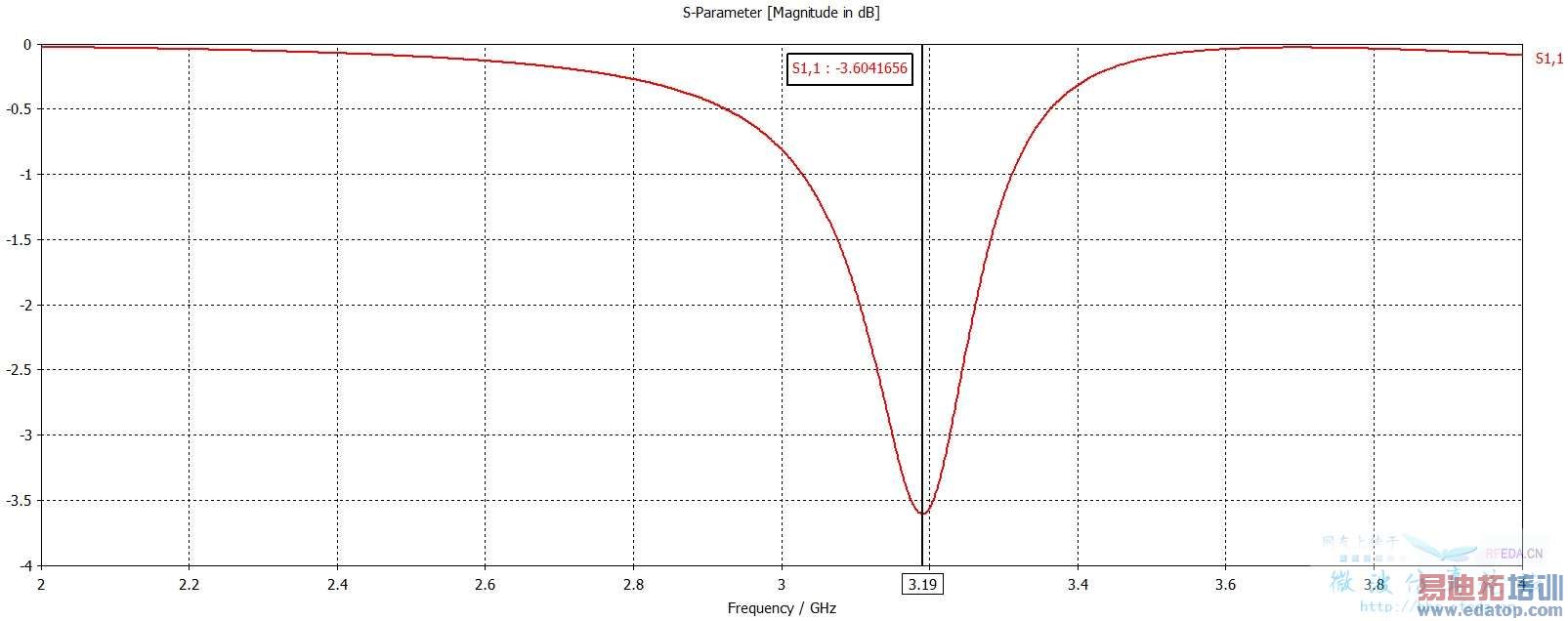

这个才是“正常”的，根据场分布，波导端口在Z轴正方向的扩展还可以考虑继续增加几个单位。Time domain solver accuracy设置为-30 dB，激活Energy based adaptive mesh refinement，frequency设置为2-4 GHz，得到的S11：

网格优化之后的网格分布：

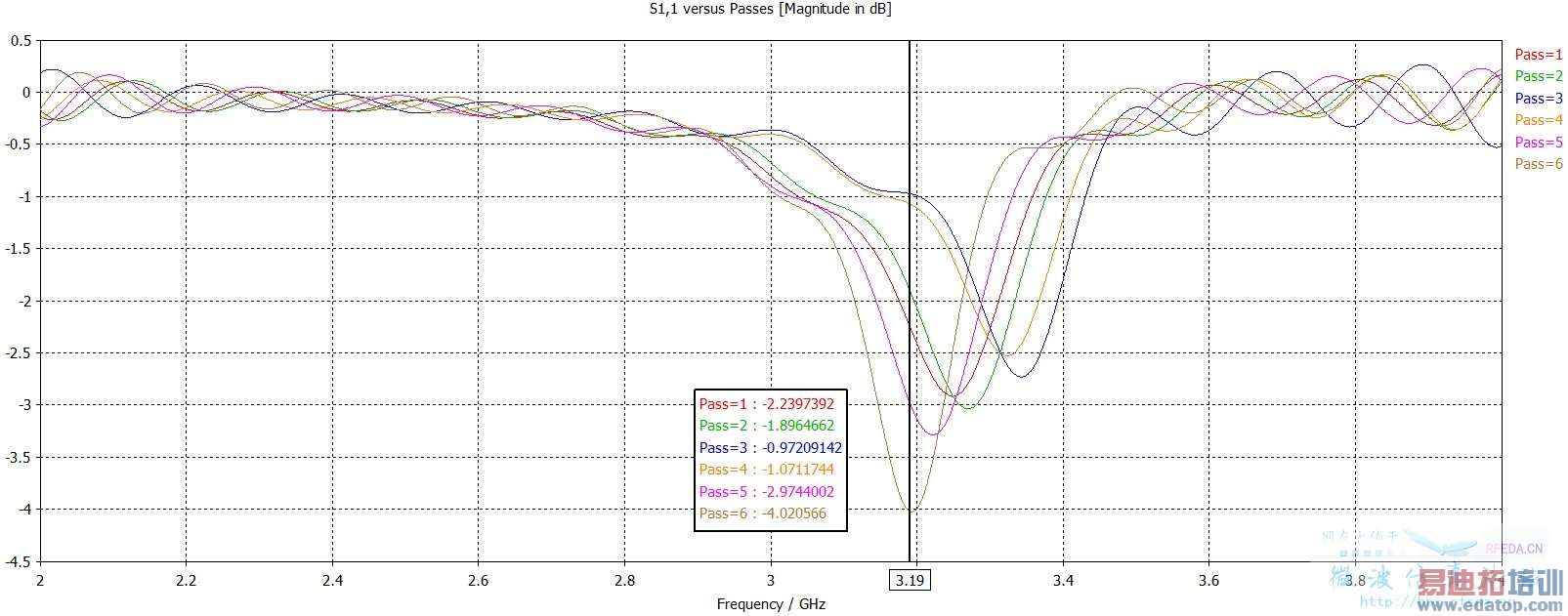

S11有明显的波纹，因为能量耗散得很慢：

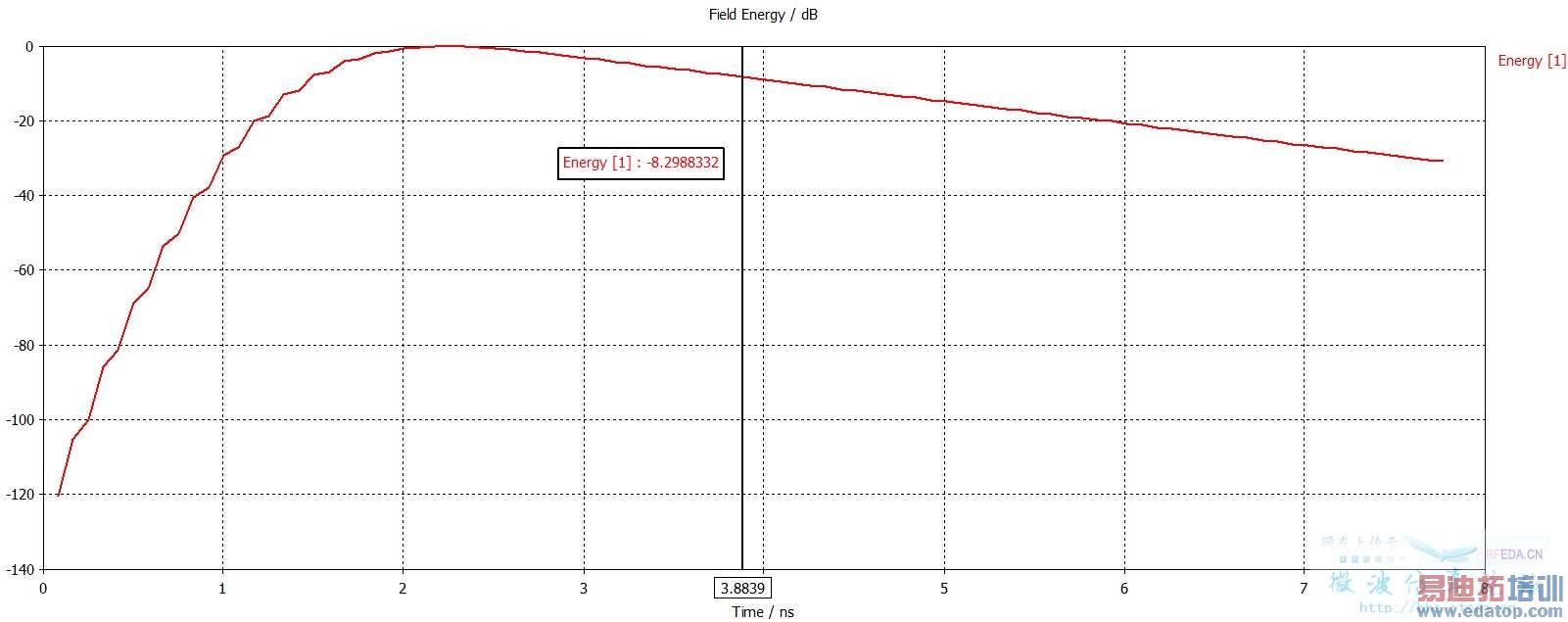

激励结束之后模型内的能量有明显的谐振：

因此打开AR-Filter：

得到的S11：

楼主之前模型的问题：波导端口没有添加shielding。

收兵回营！

网友回复:

第一要，感谢hefang这样达人的指点！

先回复1楼批评，
用“败笔”两字，的确本人有所过分，表示歉意。
但是，根据hefang的修改方法，似乎他是直接把trace给我消掉一半了（介质变厚了）。实际是需要把介质消掉一层。。这个操作个人觉得还是比较麻烦的（原因是CST在做PCB导入时，这些重叠的部分都是ADD的操作，两个都有，很不合理）：
1. 从介质面向上exclude一个新矩形体(vaccum)，trim表层两个走线，cutaway掉新矩形体；这样上表面的非走线的地方就变成vacuum了；
2. 如果走线不是PEC(实际是有损的），那还要把他们与介质add在一起的地方，都变成走线；
上面两个大步骤还要对下表面做一下。。。

to hefang，请教一下，有更简单的方法嘛？

因为CST导入PCB叠层的不合理，如果PCB复杂，要做的步骤，感觉还是蛮多的。

后续的操作，我再慢慢消化，一会还要请教hefang。

网友回复:

请教hefang
"删除所有local mesh properties，还原金属元件的fixpoint。"
这个操作的目的是什么？怎么删除，怎么还原呢？

网友回复:

Hi, hefeng
在学习过程中，一直忽视electric shielding这个选项。
查了一下help，解释到：
Electric shielding: Activate the check button to let the boundary of the waveguide port be treated as a perfectly shielding (PEC) frame.
就是帮我的port四周都用PEC连接起来了。

我的问题是，
1. 对于我这个模型，难道是为了把上面的参考地与下面的参考地连接起来吗？
2. 我的模型中有意加了过孔(pec)呀，难道还得这么搞？

发现这个选项勾与不勾发生了质的变化。

网友回复:

我不知道你是怎么看出来我消掉trace的，我只是把“多余”的介质去掉，trace与地的间隔不变。
操作原理：align WCS with selected point -> slice by uv plane -> delete；
操作步骤：p、double click point at bottom plane of the top trace、w、double click substrate、right click、slice by uv plane、double click unwanted substrate、delete。（5秒之内搞定）

删除原先的Local mesh properties是因为设置的不合理，没必要一股脑地把substrate所在的区域设置得那么密集：

对比energy based adaptive mesh refinement的结果，你应该能看到开始的网格划分浪费了多少资源。金属结构是影响电磁场分布的主要因素，结果所有的金属结构都不生成fixpoint，等于无视金属结构自身的结构特性，非常不合理。

Local mesh properties选项里有“Automesh fixpoints”和“Maximum mesh step width settings”，请使用软件的帮助文件了解对应的意义。CST MWS帮助文件《Local mesh properties (Hexahral)》，或者点那个“Help”按钮。

波导端口加electric shielding是因为设置了open add space边界，waveguide port在边界以内因此变成了internal port，加shielding是让internal端口工作在正确的端口模式，和模型有没有接地无关。
