CST中功分器仿真隔离电阻设置问题并附有模型
录入：edatop.com 点击：
CST仿真设置在CST中用瞬态仿真器仿真功分器时，画的隔离电阻会被当作PEC对待，这个问题怎么解决？

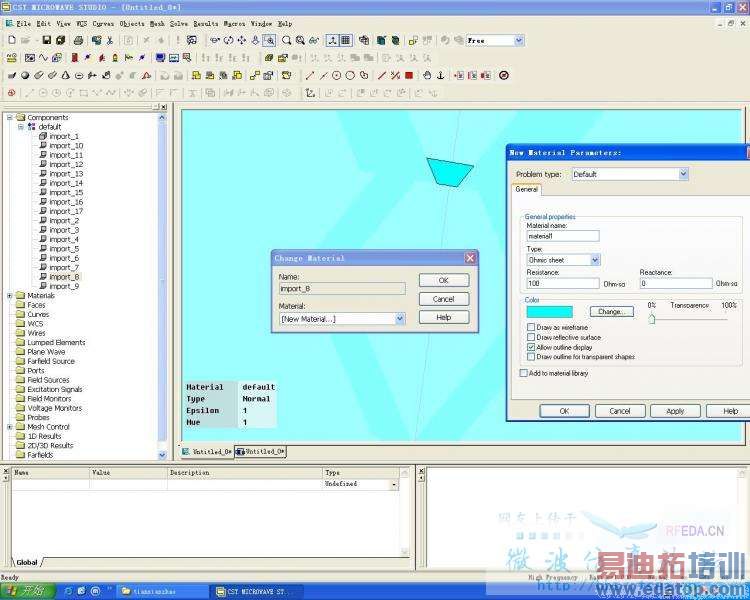

直接建的实体，这是图片
用lumped elements 倒是能算，但是算出来的驻波和HFSS差别很大，CST算出来是1.4，HFSS算出来是1.1，不知是否CST中设置有些问题，跪请高手指导，并附上附件。
谁有功分器的模型能上传下的话非常感谢。
直接建的实体，这是图片
用lumped elements 倒是能算，但是算出来的驻波和HFSS差别很大，CST算出来是1.4，HFSS算出来是1.1，不知是否CST中设置有些问题，跪请高手指导，并附上附件。
谁有功分器的模型能上传下的话非常感谢。
你的隔离电阻是用什么建的？集总元件？还是直接建实体的？
可以的话，最好发一下模型，大家一起研究下，共同成长
自己顶一下
问下，你指的驻波是哪个频点上的？中心频点9.5GHz？

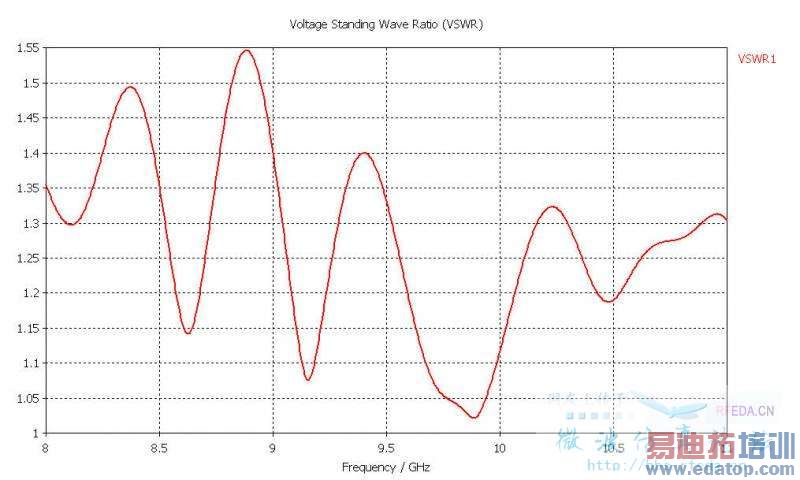

这是我用你模型算得的驻波。
P.S. 偶其实一点都不懂功分器
中心频率9.4GHz左右，驻波1.4，但是用HFSS算出来时1.1左右，这个差别不算小啊！！！
用ＨＦＳＳ好了啊，干嘛还用ＣＳＴ呢？
加阵子HFSS就仿真不动了，所以还是得用CST！
