CST仿真RG58屏蔽线
录入：edatop.com 点击：

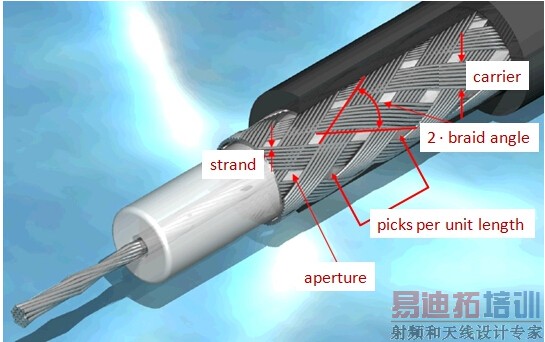

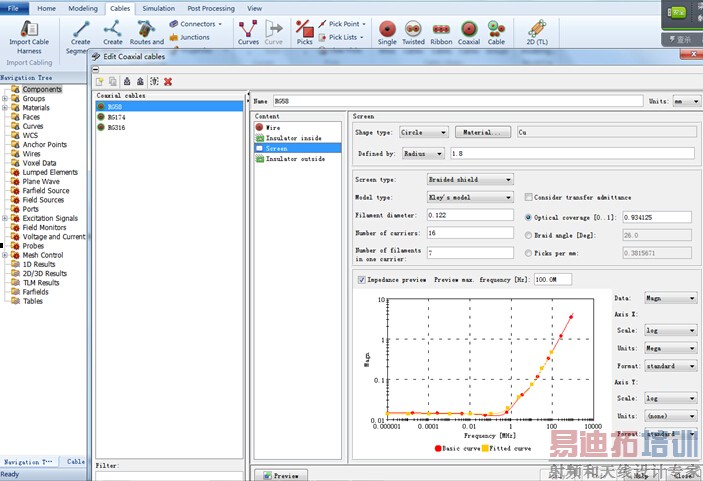

我用CST电缆工作室仿真RG58屏蔽线的负载电压，对于RG58参数的各项参数设置不是很明白，我需要用到的RG58屏蔽电缆参数如下aNd(mm)角度(degree)a(cm)1290.12727.70.152a为屏蔽电缆的外导体半径，屏蔽体的直流电阻14.2 mΩ/m，网孔泄漏电感1.0 nH/m，静电屏蔽泄漏参数6.6*10^7m/F，屏蔽电缆内部填充介质的相对介电常数2.3。而CST自带的RG58的参数如下图所示。可以直接在CST自带的RG58里面修改这些参数吗？还是要自己用这些参数重新建一个屏蔽线？
这样好像没法设置，要有屏蔽层的物理结构才可以：
模型类型不同
还是重新创建吧
你这种参数直接设置转移阻抗和转移导纳吧
这个在电缆工作室里面可以直接设置吗？还是设置不同值看拟合出来的曲线？
