平面波激励,是否能得到S参数?.

录入:edatop.com     点击:

在CST里,平面波激励,用周期边界,能否得到S参数?
用HFSS,利用平面波激励,Master/slave边界,传播方向利用FSS是可以得到S21曲线的。
但在CST帮助里没有搜索到FSS,根据说明似乎激励除了波导和阻抗端口外是不能得到S参数的。真的如此吗?

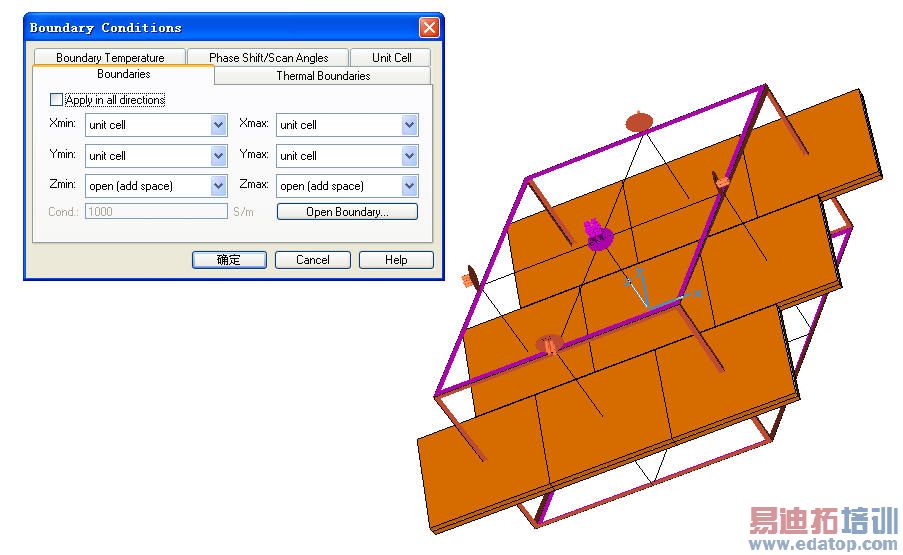

在CST中也有FSS 就是用以算周期性结构的元胞算法 只支持频域计算 在边界条件中选择unit cell,模版选择中也有。



非常感谢斑竹,不说还真没注意到.
刚学CST,主要就是想用时域求解器研究周期结构.看来还得用频域求解.如果用频域比HFSS没有多少优势了.
时域方法怎么研究周期结构,比如PBG,想得到S参数曲线.有没相关的材料或例子呢?




CST丛书9中讲了一个 FSS的 时域仿真计算 不过那样只能得到大概的趋势 而且那种算法是以有限来模拟无限 精度上有所欠缺 如果用来只是查看趋势还是可以的 不过要注意端口的定义



丛书9好贵的。我只想学习FSS的有关内容,花400多买这本书觉得有点冤啊。



那可以多尝试下 其实也就是两个小振子天线之间的接收
