有关CST MWS TDR后处理问题

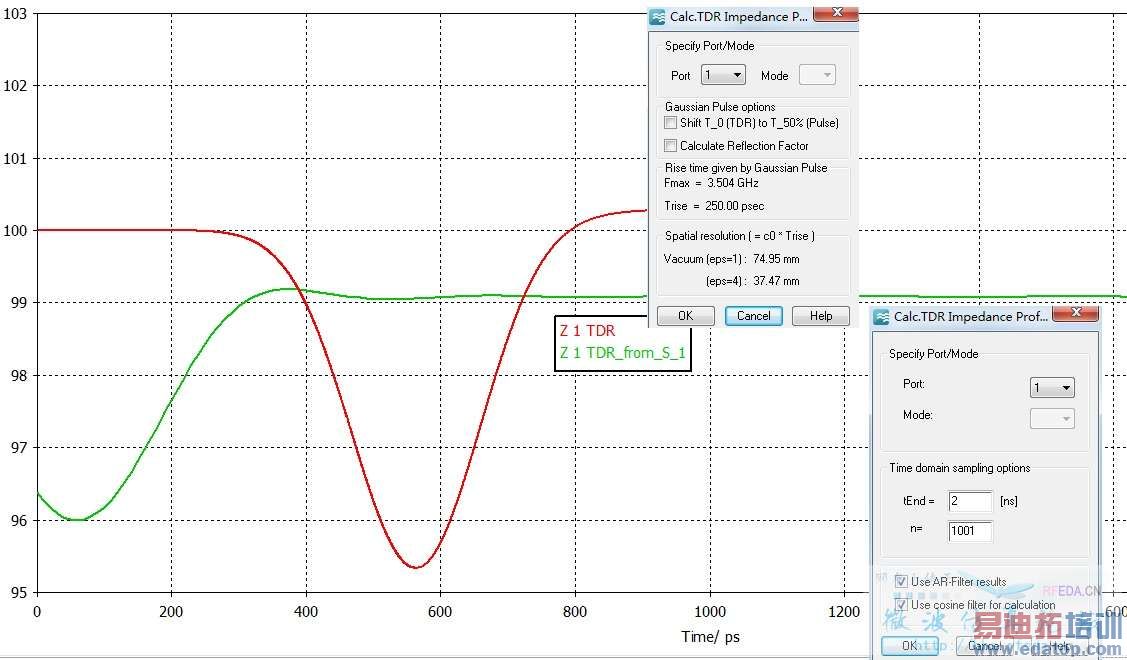

如图所示，我处理我做了TDR的阻抗分析，其中有两种阻抗方式：TDR-from S-parameters & TDR-from time signal ，我分析类型为MWS -transient solver ，现有如下几点问题：
1. 为何两者的阻抗数值相差将近0.8欧姆？
2.为何time signal TDR起始值有300ps 100欧姆的保持值？
3.频率范围为0-3.5Ghz，此最高频率是由help文件里 0.876/250ps得出的，但是如果想看300ps TDR的阻抗该如何看？是否必须再重新设定频率 运行一次呢？



是否有人用过这个功能呢？



1、哪里的阻抗差了0.8欧姆？建议用time signal 进行TDR计算，TDR是用时域信号直接算得的，如果用S参量则中间多经过了一次时域到频域的转换。
2、从TDR结果上看，模型的输入端口阻抗为100欧姆。
3、需要重新设置。



1. 我说的0.8欧姆是指最小值那里，TDR impedance就是根据反射来得出的，我不认为两者会有转换的误差哦
2. 我主要是想问，为什么是延迟了300ps ?
3. 谢谢对这点的确认，呵呵 方便的话加我QQ吧 277971459



呵呵
1TDR from time signal 是直接输出信号和输入信号来计算的。 TDR from S par，是从S 参量计算的。S参量是时域输入输出信号傅里叶变换后的比值。
2、延迟了300ps，是否是模型的输入端100欧姆阻抗的输入长度呢？



非常抱歉，回复有点晚
我认为延迟300ps，是因为激励信号的原因哦。0-10G 带宽的话，出来的高斯脉冲恰好最高点是在170ps，然后在时域里面反射回来的话，时间翻倍，正好是300ps左右的样子，不知我这个说法是否正确？
