CST MWS 3D场ASCII数据导出时的分辨率问题

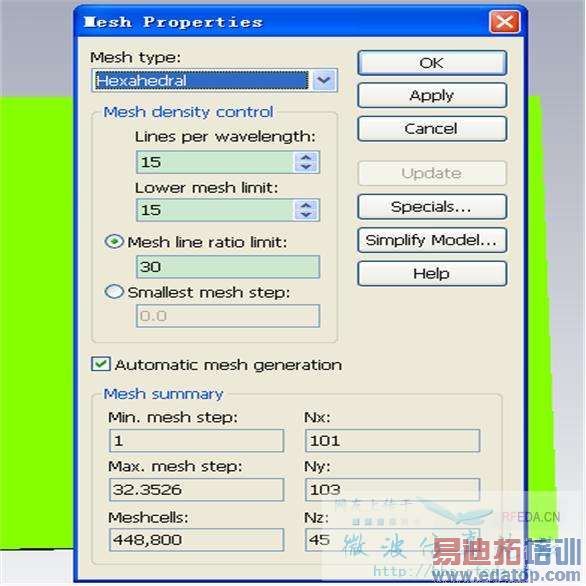

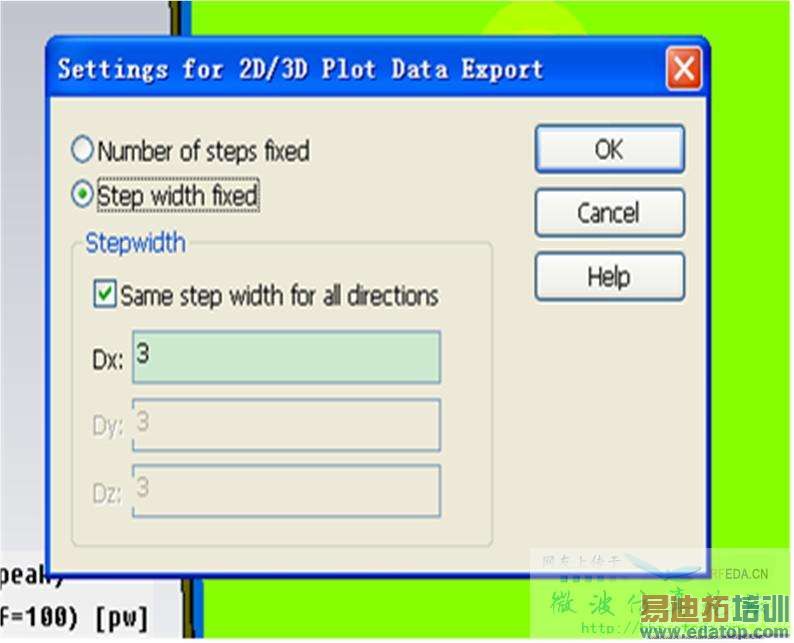

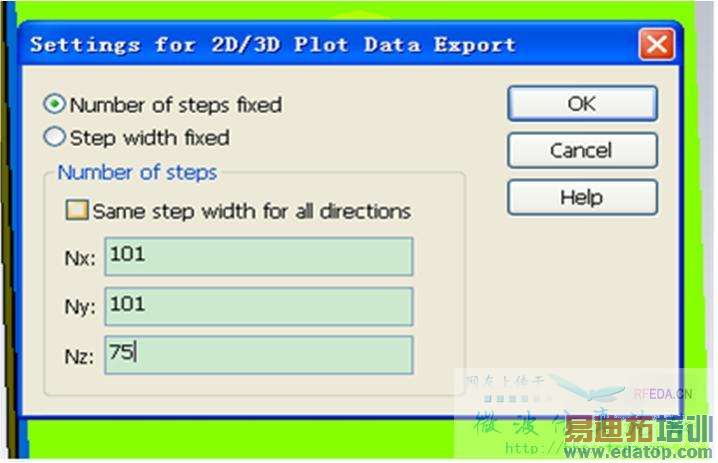

   问题是这样的，我要把3D结果图保存成ASCII数据，在保存对话框里有几个选项，就是控制输出数据的分辨率的，比如dx为5的话就是输出数据的x坐标是一次增加5或是减小5这样，我的问题是这个分辨率设定为多少准确，是和网格分辨率有关还是怎么回事，我试过最小网格步长为5的时候也能导出dx为1的数据，那么这数据准确么？CST是用插值的方法来计算空间点的场数据的嘛？还有一种分辨率是设定Nx值得，是不是这个值要比网格的Nx还小的话导出的数据准不准确？有人有这方面的经验么，指点下。附上些说明问题的图。



如果我没有理解错的话，导出数据的分辨率只影响作图的细致程度，和网格没有任何关系，楼主想多了。
场数据在导出之前已经计算完成了。



版主，我遇到的情况是这样，我用不同dx或nx导出的数据作出图以后，数值上有比较大的区别，我就是不理解，比如dx我设定为5和1的时候导出的数据都是准确的么？意思是不管网格划分的是多少，CST都可以算出任意坐标点的数据并且是准确的？我现在做计算理论上希望数据点越细密越好，但我又怕过细密的数据是不准确的，可能我对时域算法不了解的原因，我再找找。
忘了说谢谢了，补上。



仿真软件计算之前都会将模型离散化，然后进行Maxwell Equations求解，因而真正求解出来的场值应该只有在这些离散点上有，其他地方的应该只能插值了。



这个问题我是这样理解的，你仿真结束了，就好比生成了一幅1024×768的图像，你想要以640×480或者800×600的分辨率输出，结果自然可以说是“正确的”，但是如果你要以2048×1536的分辨率输出，那是什么样的呢？



您说的对，我也是这么理解的，高于网格分辨率的数据我认为肯定是插值计算的，那么就不能输出过密点的数据，那样的话肯定会有较大的误差。



问下楼主，你导出3D结果图的数据用来做什么？有何用处？
