CST中复介电常数的设置问题

录入:edatop.com     点击:
设置的对象是,f=4GHz时,epsilon=11-6j,扫频范围为315GHz

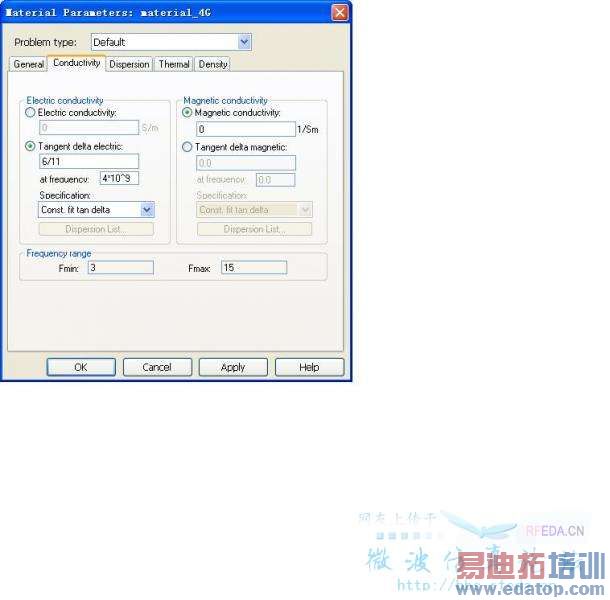

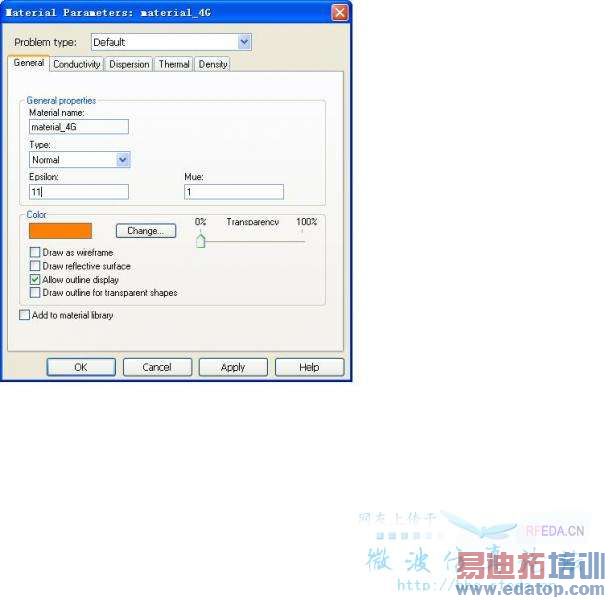

在设置的时候,先设置介电常数的实部,如下图


然后设置其虚部,如下图


但是, 我看到网上说,这是基于一阶Debye散射模型的定义.所以,其实部实际上是随频率变化的,这样的设置不正确.

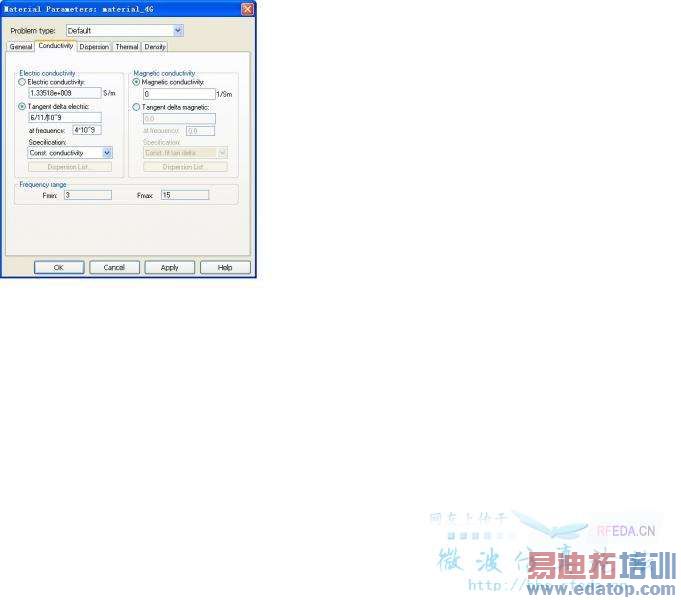

当使用电导率不变时的设置时,如下图


这样的结果明显是不对的....

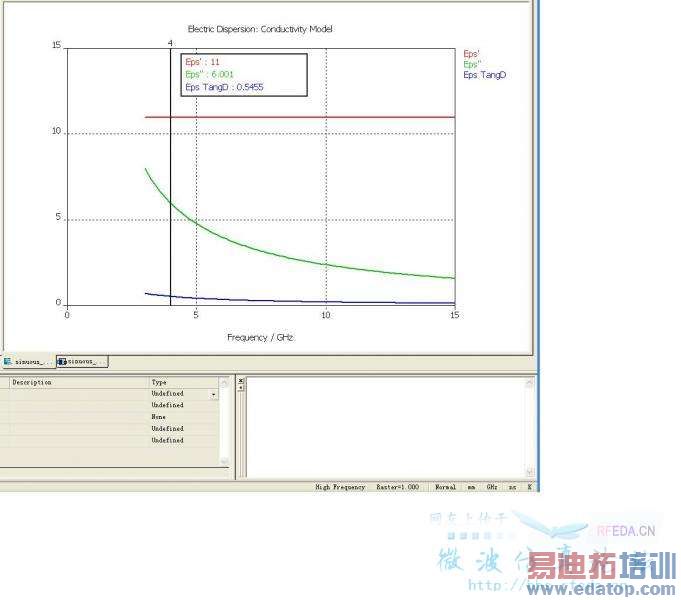

这里得到的虚部和实部满足我的条件.我不知道这样的设置对还是不对
而且,当我想把整个315GHz的频带内的介电常数都设为epsilon=11-6j时,又该如何呢?这样的设置是不是不可能实现?



当我使用上面的设置时,得到了满意的结果,只是不知道这样的设置对还是不对...
如下图


而且,如果我要将f=315GHz的整个频段内的材料的介电常数都设为epsilon=11-6j,
这样是不是不可以实现的呢?




请大家帮我看看,我把所有的图片都打包了,谢谢大家



我也遇到过这种问题,同求啊



The problem is in the second figure:
You must have applied "mm GHz ns K" unit setting, then the defaulf frequency unit is "GHz" but not "Hz". Therefore, in the second figure, the frequency of "tangent delta electric" should be "4" but not "4*10^9".



谢谢你,我明白了:)那,因为介电常数的实部是随频率变化的,如果我需要在同一种材料中设置几个频点的介电常数,那又该如何呢?



Using the Macro... I guess



兄弟,你这样设置是不对的,正确的设置方式如下:
Material parametersGeneral propertiesEpsilon设置为1;
Material parametersDispersionDielectric dispersion设置为User;
然后会在下面跳出Dispersion List…,点击它会出来一个对话框;
在对话框中输入Frequency、Eps'、Eps",当然你也可以点击对话框左下角的Load File…从外部导入数据。
要提醒你的一点是:注意单位统一!如果你在前面已经把频率单位设置为GHz,这里在对话框中输入的频率单位是GHz!



小弟也看看呀。



恩,兄台,你好,我的问题是最品尝的从外部的TXT文件导入的dispersion,这个文件的格式是怎么样的,我是各向同性均匀的介质,一个频率对应一个正的epsilon,但我现在还没找到能被CST读取的文件格式,万望赐教

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
