CST MWS介质加载四臂螺旋天线的建模仿真问题

自己画了一个，但仿真不出，不知道是不是画的有问题，螺旋臂我是通过BLEND SHEET方式画的，包括顶端的电极都是SHEET



楼主你能解释一下什么是“仿真不出”吗？



一开始是结果不太对，后来七改八改，就是一直在那计算，出不了结果



这种天线我算过，算的是挺慢的。我当时是设置的巴伦馈电那块有问题。
不过我到最后也没搞好。



那我就知道楼主的问题是什么了。

---

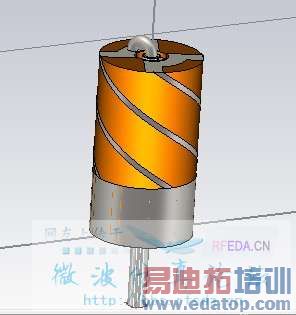

模型是一个共形天线：

仿真参数设置都没有任何问题，仿真频率1.2-2 GHz，Global mesh properties：20、15、20，metal edge refinement factor：10。

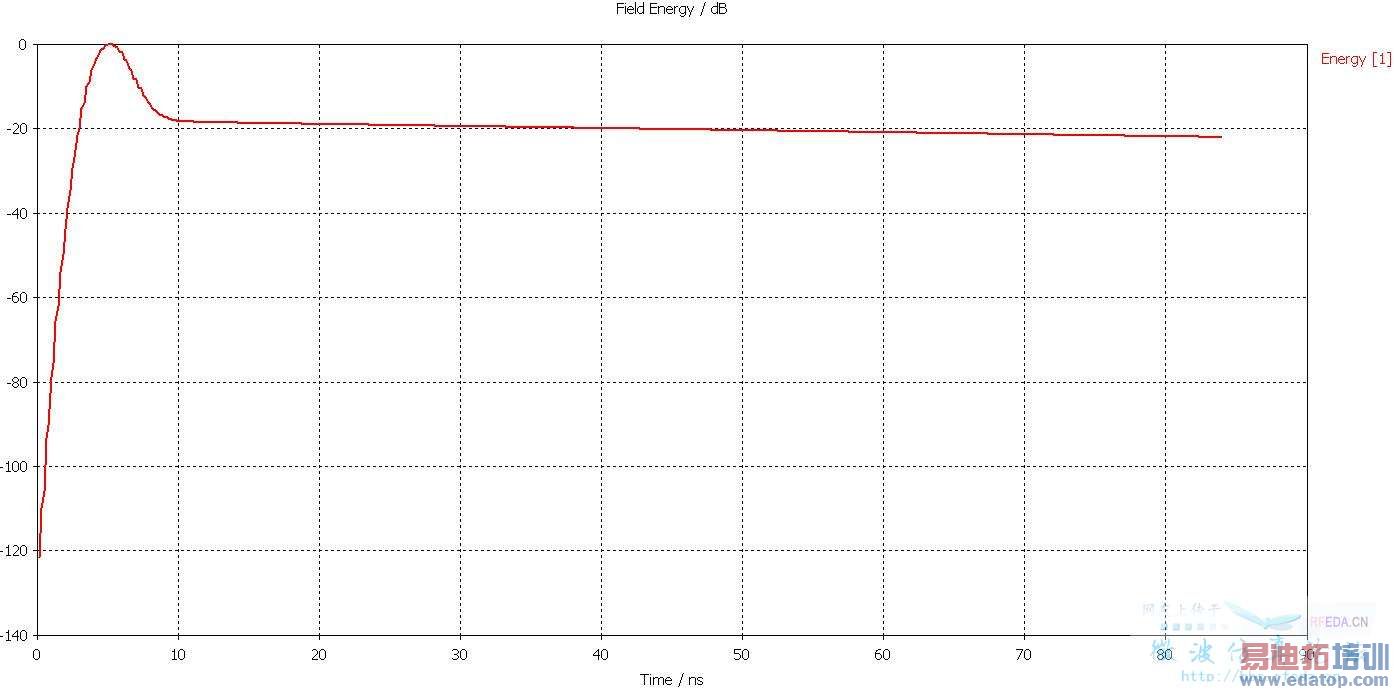

楼主所说“就是一直在那计算，出不了结果”的原因很简单，模型内能量耗散的速度非常慢：

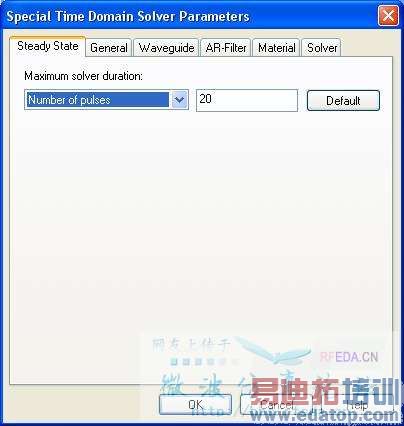

能量消逝到-20 dB的水平之后几乎就是一条直线了，以这样的趋势，这个仿真不会等到accuracy的-30 dB，而是要通过maximum solver duration中定义的20个pluses来结束：

1.2-2 GHz的仿真频率对应的默认激励高斯信号如下：

信号的长度为8.8864纳秒，那么20个脉冲长度应该是176纳秒左右。上面field energy的图里计算到80多纳秒时我手动终止仿真，我的工作站已经计算了40分钟，那么如果要计算到176纳秒应该会用到大概一个半小时。如果楼主的机器速度比我的8核工作站要慢的话用的时间应该更长。
仿真终止时的S11：

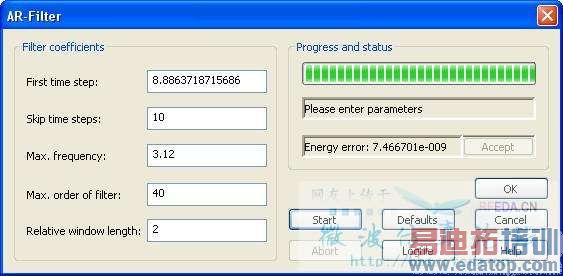

S参数曲线有明显的波纹，使用AR-Filter：

得到的S11如下：

波纹已经被滤掉了。

---

好，“出不了结果”的问题已经解决了，接下来是其它需要考虑的细节。
如果观察端口属性，这个模型的输入阻抗是11欧姆左右：

这个是楼主你的设计初衷吗？

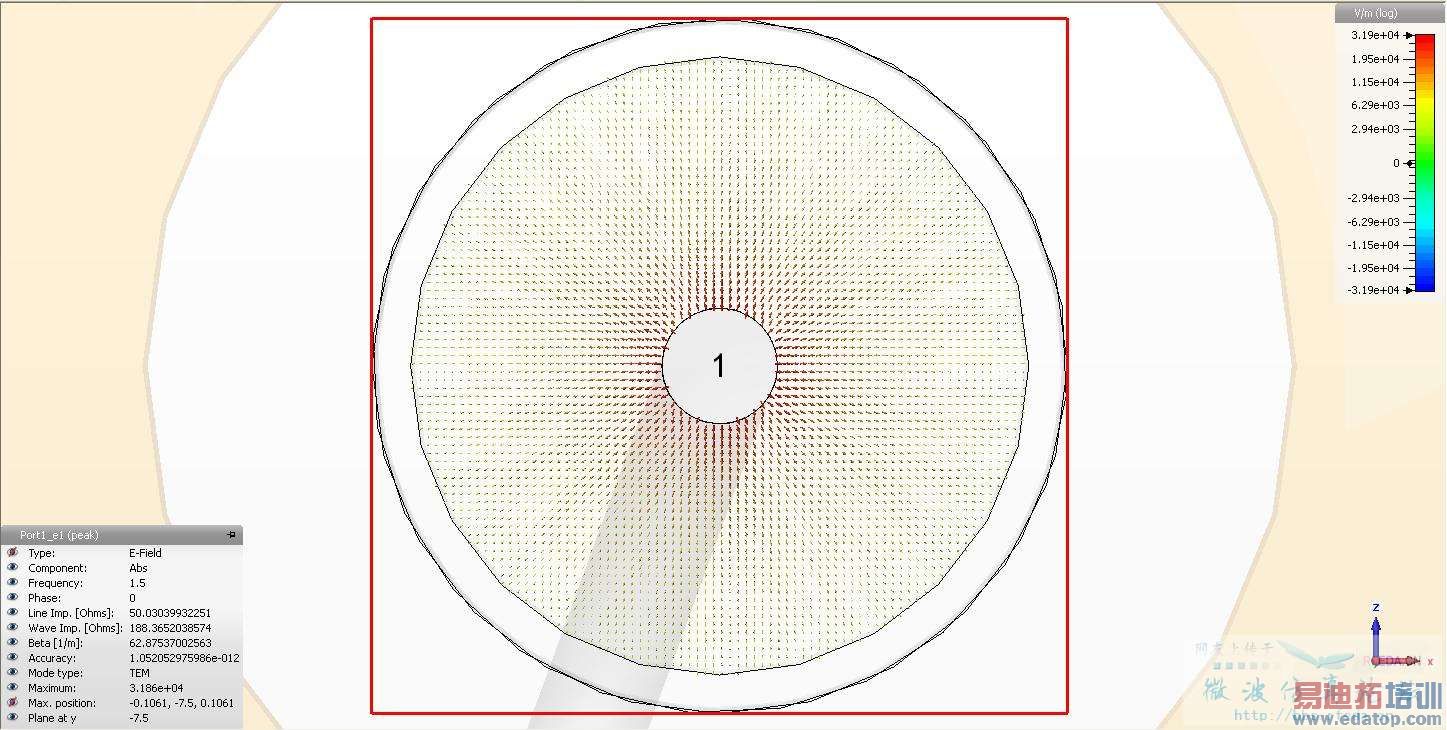

把同轴线的尺寸修改一下，内导体半径改为0.15毫米，对应的介质材料plastic的尺寸也同步修改，得到的line impedance接近50欧姆：

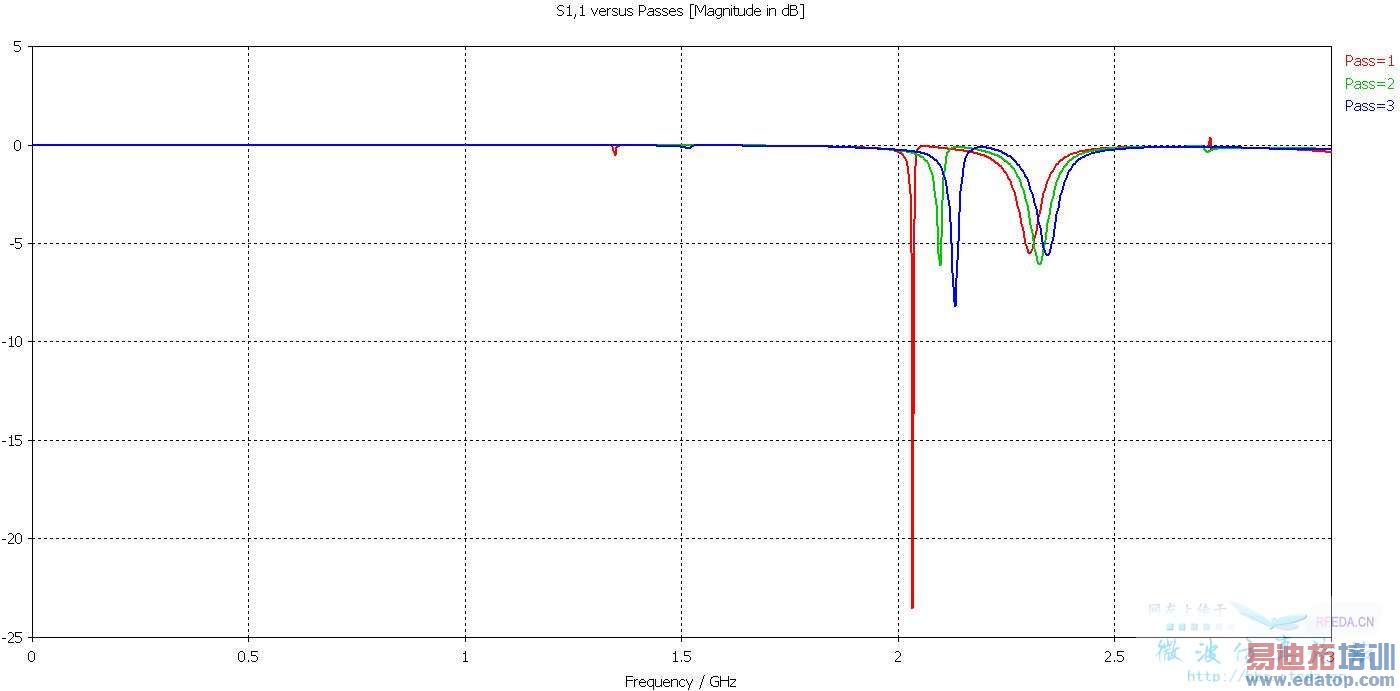

把仿真频率改为0-3 GHz，取消metal edge refinement factor，global mesh refinement改为10、10、10。使用Adaptive mesh refinement，得到的S11：

注意以上结果已经使用了AR-Filter，曲线中有一些不合理的地方，应该是因为仿真频率包括了0频。如果仿真频率设置为1.5-2.5 GHz应该就会得到更合理的结果。
以上讨论供楼主参考。
收兵回营！



我想知道这样画对不对，导体部分都是平面，而且导体之间都没怎么连上



十分感谢，我想知道我这样画有没有问题，就是天线PEC部分都是平面的，而且有些部分之间没连到位



你好，楼主，我也在做螺旋天线的四壁这种情况，可是我用的是2010，不知道怎么画，按照网上说的是，我试了试，还是不行啊，你能给我发一份吗？
