CST MWS共面波导仿真

你用的什么端口？CST文件拿上来

用的共面波导，这个文件仿的是微带线加交指电容，边上三角形那一块是地平面不加地的时候 阻抗50欧姆，隔直效果也很好，加上地以后端口2就变化特别上。总感觉是仿真出问题了，求教 谢谢

你这样建立的话，2端口处，场能量主要集中在两个地平面之间，会有问题的
真正的测试的时候是什么样子的呢？应该要有同轴进行测试吧，可以在两个微带线上建立同轴线，然后在同轴上建立波导端口



不怎么明白，能加你Q请教下吗？



不能直接和微带线一样建立波导端口吗？测试的时候应该直接接K头的吧？就是跟下面这个一样。
你说的 两个微带线上建立同轴线，是指分别在介质上面和下面的金属上建立同轴线吗？ 那同轴线阻抗多少呢？50欧姆？

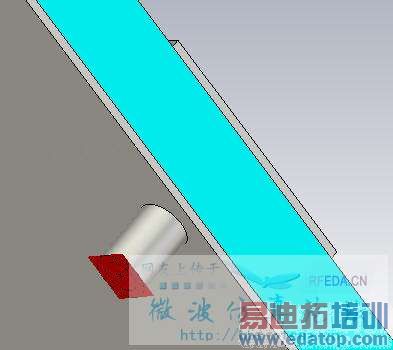

实物是这个样子的，就可以按照这个建模型的，同轴阻抗50欧姆
