CST MWS矩形微带贴片天线，建模在xoy面内，哪个是E面，哪个是H面？
录入：edatop.com 点击：
求助毕业设计的问题：最基本的矩形微带贴片天线，建模在xoy面内，那么哪个是E面，哪个是H面呢？刚开始天线的学习，望指教
又来了。
我只能告诉你，CST里面的E面是Y'OZ'平面，H平面是Z‘OX’平面
但是，这个和你的天线的E面H面可能不重合。
补充一下，z轴是辐射方向
那如何根据天线上的电流方向来判断呢？
E面与电流同向，H面与E面垂直。欢迎各位好友指正。
这个电流是哪里的电流呢？天线表面的？还是端口的激励电流？
天线表面的电流
这是我的辐射方向图和天线表面电流图，请高手帮我判断哪个是E面，哪个是H面
还以为是CST文件，这个不太好看出来

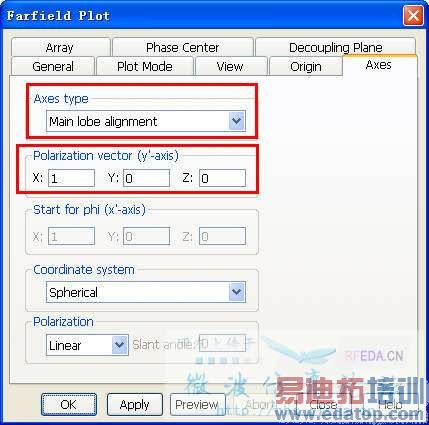

你可以在这里设置一下，然后Y'OZ‘平面就是E面，前提是你要知道极化方向
这是我的CST文件，请帮忙看一下哪个是E面，哪个是H面
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的CST视频培训教程。
