为什么CST MWS设置不同AR filter的初始时间结果不同？

在下新手，
1.首先想请问各位大神AR filter的原理是什么。我看了一下帮助文件完又找了CST高级概念（截图），但是还是不太理解。

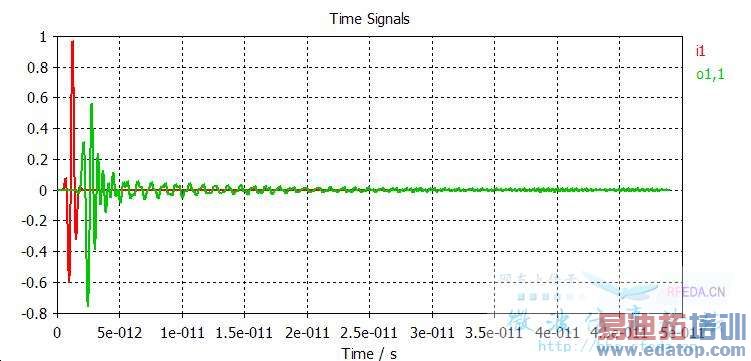

是不是说从first time step开始就产生一个很短的时间间隙（skip time steps?）然后计算预测下一个时间段的时域波形，如果预测和实际吻合了就停止。如果时域信号扫了10ns，给它从2ns开始算，它算到5ns就停止了，也就是说在它所计算的3ns之内已经提取到了足够的信息用来滤波（这是不是自回溯的概念？），5ns-10ns是不算了的，那以后我再计算此类结构的话是不是只要扫到5ns+就可以了？
2.数据处理的时候用不同的初始位置，滤波完了之后的结果很不一样啊，这是为什么呢？虽然峰位基本一致，但是1.87THz处的峰位形状变化实在是太怪异了，一会是峰，一会是谷（实际上也应该是谷），不知道怎么才能得到最好的滤波结果啊。









25ps的logfile，其它时间的结果也是类似的，analysis1的energy error还不错，analysis2的就不行了（e-001左右）；Average deviation 就是在e-003量级，怎么也下不去……
===================================================================
Analysis 1 of 2 for stimulation port 1, mode 1
===================================================================
First time step       : 2.499977e-011 s
Skip time steps       : 10
Max. frequency        : 4.935000e+000 THz
Max. order of filter  : 40
Relative Window length: 3.000000e+000
Input signal samples  : 7977
Input signal length   : 4.902240e-011 s
-------------------------------------------------------------------------------
step | window range              | rel. wnd. | filter | energy    | pulses to
      |     s                     | length    | order  | error     | calculate
------|---------------------------|-----------|--------|-----------|-----------
  1   | 1.9543e-011 - 3.2448e-011 |  5.25     |  36    | 6.56e-005 | 1.32e+001
  2   | 1.9604e-011 - 3.2510e-011 |  5.25     |  34    | 6.43e-005 | 1.33e+001
  3   | 1.9665e-011 - 3.2571e-011 |  5.25     |  32    | 1.11e-004 | 1.33e+001
  4   | 1.9727e-011 - 3.2632e-011 |  5.25     |  34    | 8.80e-005 | 1.33e+001
  5   | 2.1632e-011 - 3.2694e-011 |  4.50     |  32    | 3.72e-005 | 1.33e+001
  6   | 2.1694e-011 - 3.2755e-011 |  4.50     |  32    | 4.08e-005 | 1.34e+001
  7   | 2.1755e-011 - 3.2817e-011 |  4.50     |  32    | 6.45e-005 | 1.34e+001
  8   | 2.1816e-011 - 3.2878e-011 |  4.50     |  30    | 8.48e-005 | 1.34e+001
  9   | 2.1878e-011 - 3.2940e-011 |  4.50     |  30    | 1.53e-004 | 1.34e+001
10   | 2.0096e-011 - 3.3001e-011 |  5.25     |  40    | 1.52e-004 | 1.35e+001
-------------------------------------------------------------------------------
filter step 5 was chosen for further calculations.
-------------------------------------------------------------------------------
===================================================================
Analysis 2 of 2 for stimulation port 1, mode 1
===================================================================
First time step       : 2.499977e-011 s
Skip time steps       : 10
Max. frequency        : 4.935000e+000 THz
Max. order of filter  : 40
Relative Window length: 3.000000e+000
Input signal samples  : 7977
Input signal length   : 4.902240e-011 s
-------------------------------------------------------------------------------
step | window range              | rel. wnd. | filter | energy    | pulses to
      |     s                     | length    | order  | error     | calculate
------|---------------------------|-----------|--------|-----------|-----------
  1   | 1.9543e-011 - 3.2448e-011 |  5.25     |  11    | 1.91e-001 | 1.32e+001
  2   | 1.9604e-011 - 3.2510e-011 |  5.25     |  11    | 1.95e-001 | 1.33e+001
  3   | 1.9665e-011 - 3.2571e-011 |  5.25     |  11    | 2.00e-001 | 1.33e+001
  4   | 1.9727e-011 - 3.2632e-011 |  5.25     |  11    | 1.98e-001 | 1.33e+001
  5   | 1.9788e-011 - 3.2694e-011 |  5.25     |  11    | 1.87e-001 | 1.33e+001
  6   | 1.9850e-011 - 3.2755e-011 |  5.25     |  11    | 1.86e-001 | 1.34e+001
  7   | 1.9911e-011 - 3.2817e-011 |  5.25     |  11    | 1.98e-001 | 1.34e+001
  8   | 1.9973e-011 - 3.2878e-011 |  5.25     |  11    | 2.04e-001 | 1.34e+001
  9   | 2.0034e-011 - 3.2940e-011 |  5.25     |  11    | 2.04e-001 | 1.34e+001
10   | 2.0096e-011 - 3.3001e-011 |  5.25     |  11    | 2.05e-001 | 1.35e+001
11   | 2.0157e-011 - 3.3063e-011 |  5.25     |  11    | 2.10e-001 | 1.35e+001
-------------------------------------------------------------------------------
filter step 6 was chosen for further calculations.
-------------------------------------------------------------------------------
===========================================================
Stimulation at port 1 (mode 1)
Average deviation in s-parameter energy balance: 1.142665e-002
Maximum deviation in s-parameter energy balance: 1.118762e+001
===========================================================
===================================================================
Maximum deviation in s-parameter energy balance = 11.1876
(regarding all successful filter runs)
===================================================================



补充：计算频率0.1-3THz。
