如何在CST MWS中的导航树的1D results中建立S参数文件？

如何在CST MWS中的导航树的1D results中建立|S| linear, |S| dB, smith chart文件？

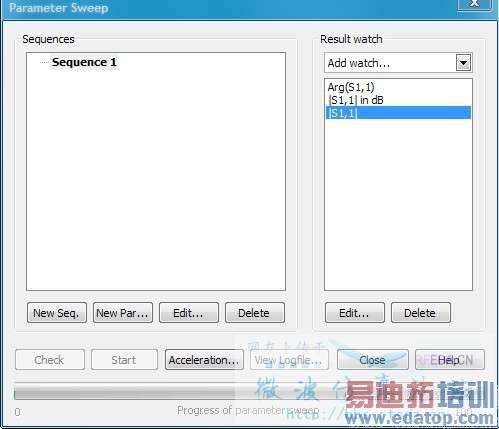

下面的图片为何无法点击start，如何使用它？



计算S参数之后才有，不是你自己建的。
PS没有设置parameter，当然没办法start了。
建议楼主先好好耐心看一下CST文档《CST STUDIO SUITE - Getting Started》和CST MWS文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》，如果最起码的仿真流程都不了解的话，这样问效率很低。



我看的就是这个文档中的算例，做的就是MWS中的第一个算例。



跟着文档还能有这种问题……？



恩，就是照着做，可是却出现这个问题，不知道如何在CST MWS中的导航树的1D results中建立|S| linear, |S| dB, smith chart文件，可是算例中却让我打开这几个文件。



哎…………



楼主看的是哪个算例？丛书里面的还是什么？



是否使用对的求解器设置？ 这些文件是在运算完成后自动生成的，不是自己在1D结果里设置建立的.



不是很明白楼主的问题啊，不过如果模型用了端口做激励那1Dresults里自然有你要的东西。所以楼主你先确定下你用的是端口激励么？还有斑竹说的问题，看你这个图应该要参数扫描啊，扫描参数你定义了吗？另外用下后处理模版里的1D results里相关的功能试试。



波端口什么的没有设置好吧楼主用的是CSTMWS的哪个版本啊
