CST MWS仿真矩形波导，电场分布只在端口附近处有？
录入：edatop.com 点击：

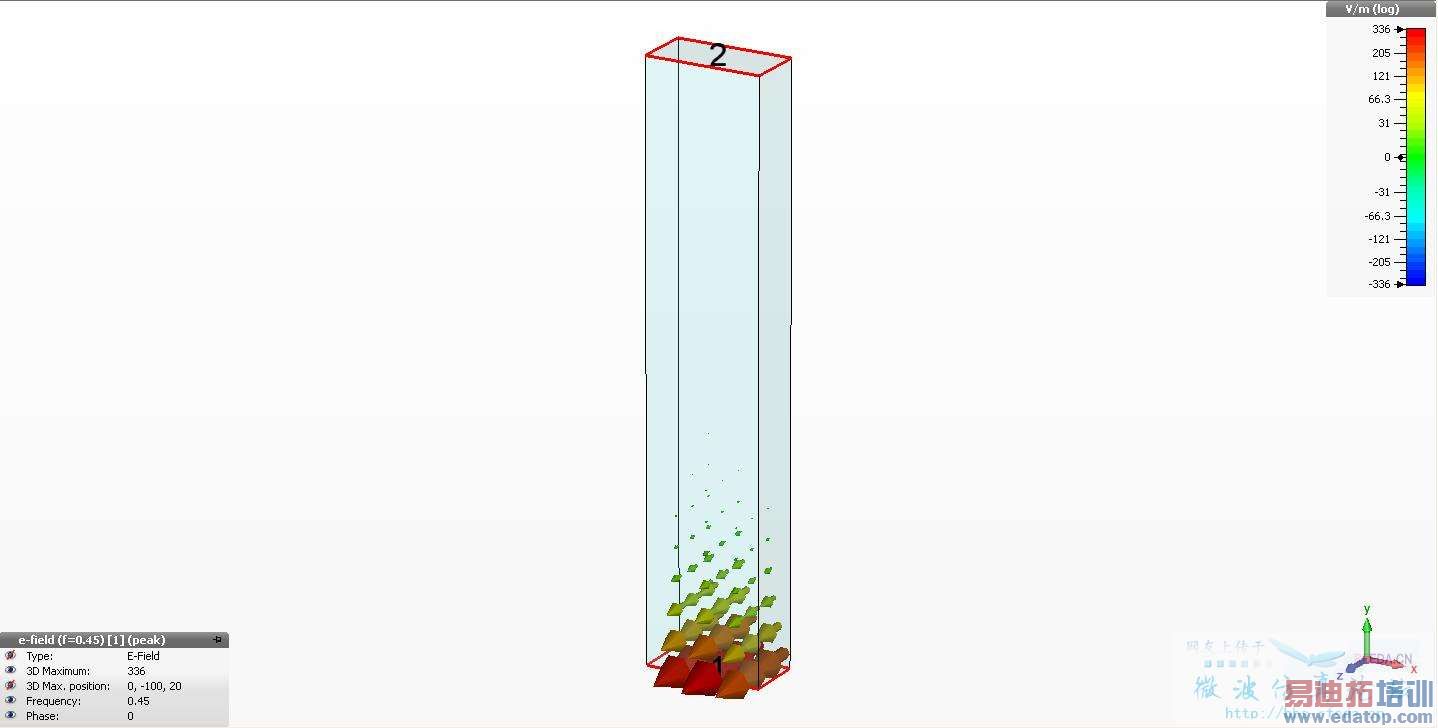

为什么我用CST仿真一个简单矩形波导时，电场分布只在端口附近处有，波导内其他地方都没有，是端口设置问题还是建模问题？求高手指导
看看波导端口的方向是不是有问题
不知道你的端口设置是什么……
不知道你的模形是什么样……
不知道你的电场分布是什么样……
上传模型
就是最简单的矩形波导，两端设置为波导端口，尺寸是40*20*200cm的频率设置为0.3-0.6GHZ，求解答
方向的话，两端都是positive，请问这样对吗？
先声明我不懂腔体，只帮楼主重新描述问题。

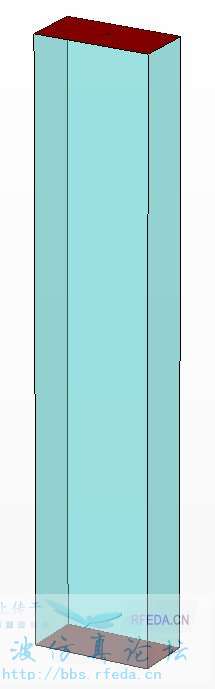

模型：
单位：mm、GHz、ns、K。频率：0.3-0.6 GHz：

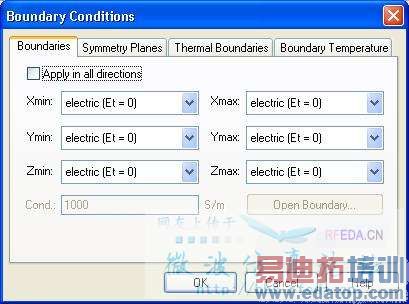

边界：Electric：

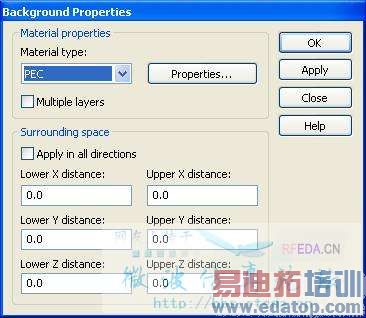

背景材料：PEC：

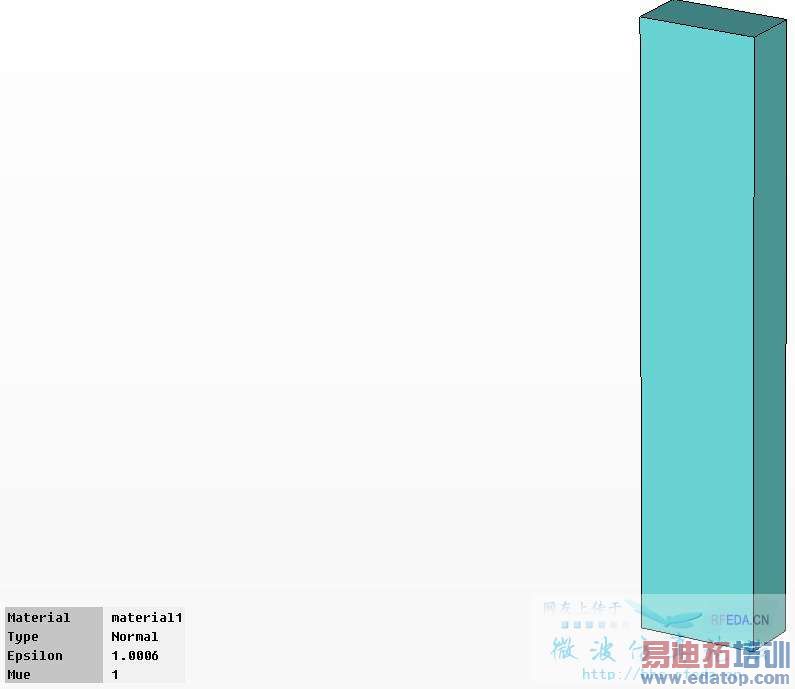

腔体材料：permittivity=1.006：

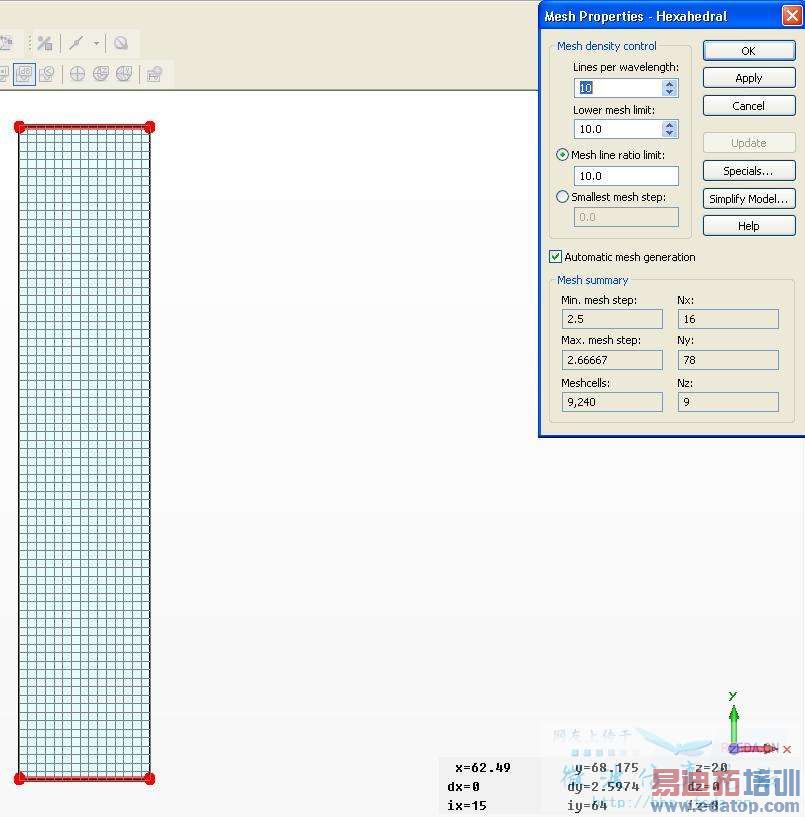

Global Mesh Properties：10、10、10：
端口1属性：

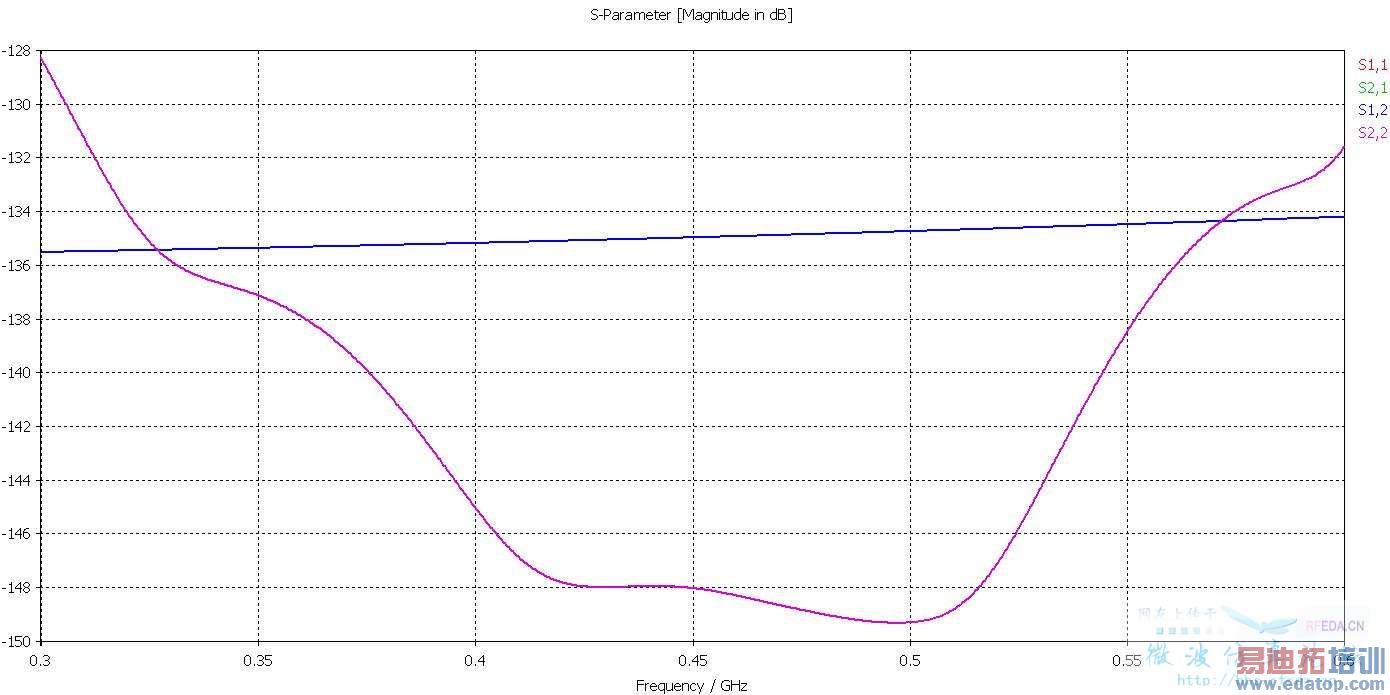

S参数：

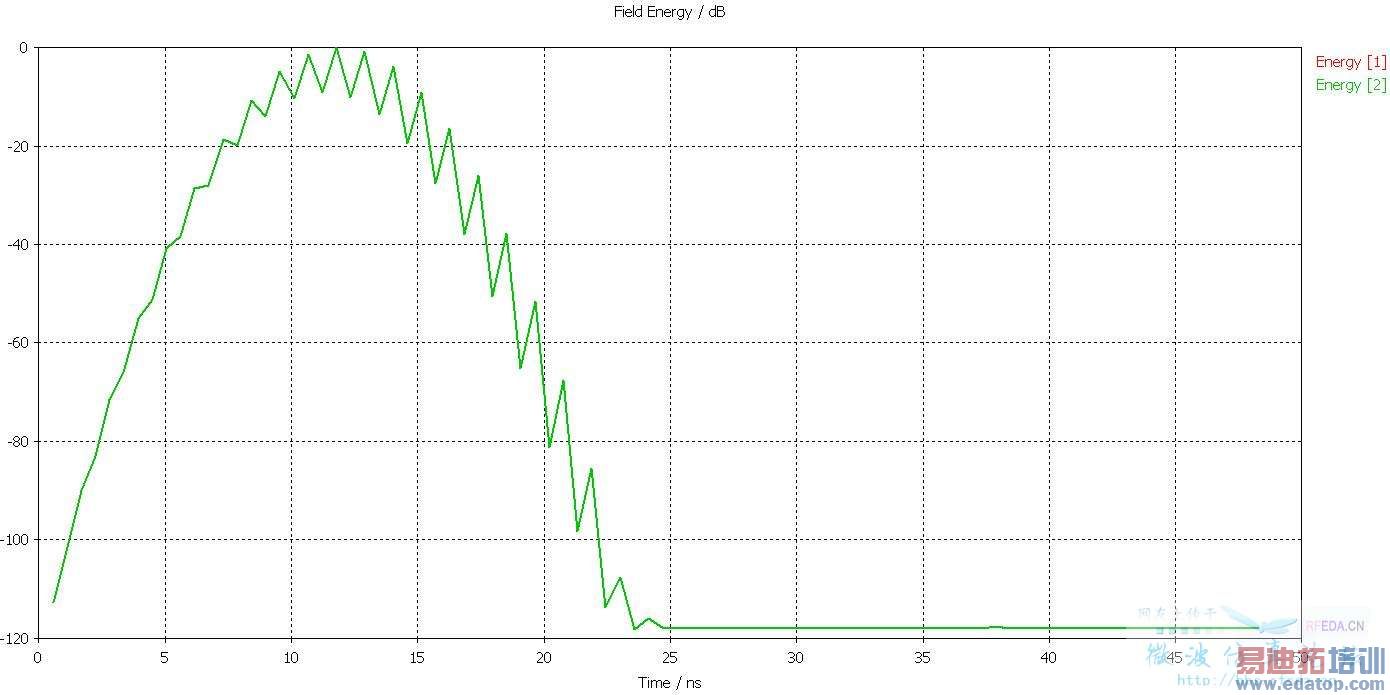

Energy：

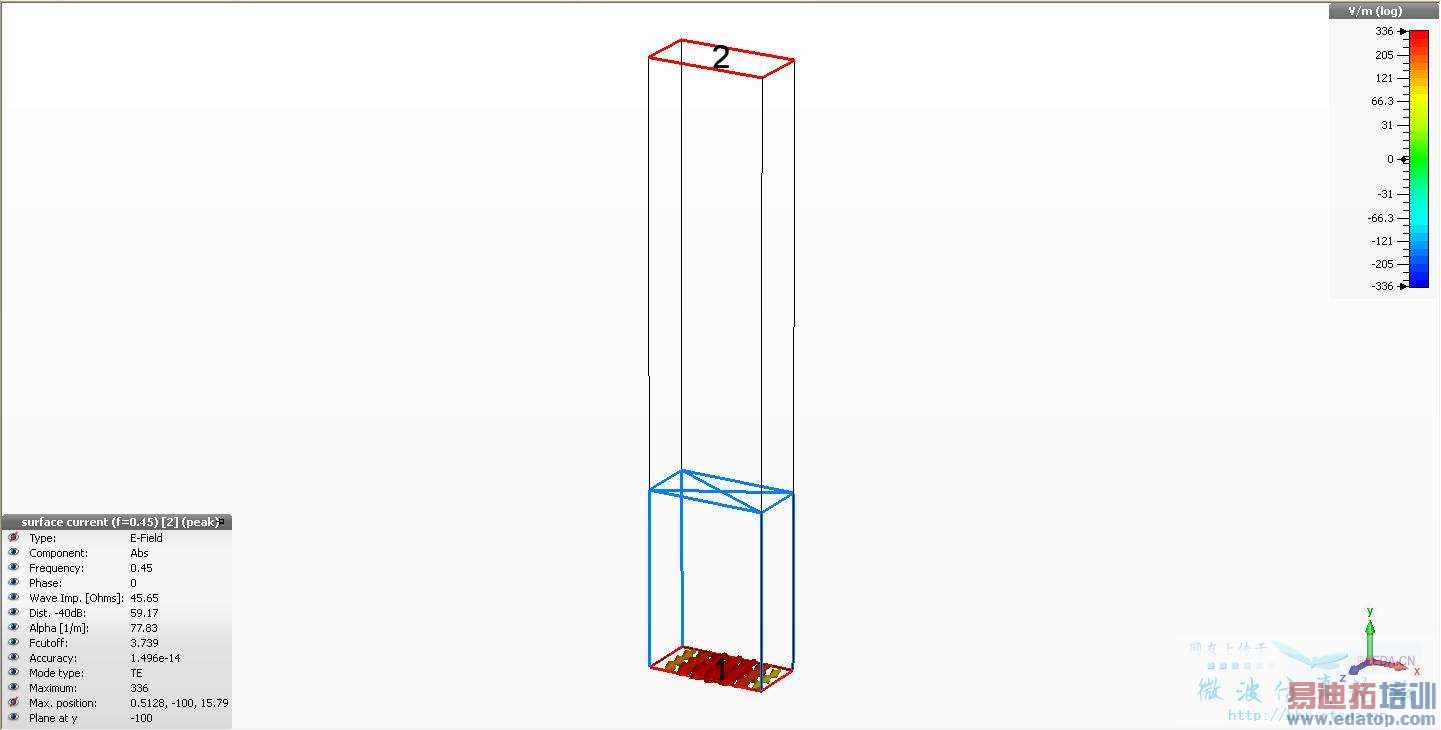

端口1电场：
多谢！
