CST MWS仿真夹脊喇叭天线中出现警告及其自适应剖分分析精度问题

录入:edatop.com     点击:
仿真夹脊喇叭天线时,出现一个警告,为了验证精度问题,出现了Maximum Delta S versus Passes 在1.45e+154级别,高的离谱。望高手指点。
模型为:

谢谢!



每次计算都是这样的还是偶然出现的问题?
如果是偶然出现的问题,那么不用太在意。只要最终能降到你设定的值就行了。



一个警告,为了验证精度问题,出现



能上传模型么?或者截个图看看?




哦 谢谢我是第一次使用cst仿真经过昨天晚上再次研究了下,我感觉是我把50欧姆的馈电部分的同轴线部分的尺寸设置的太小了,内半径:0.43,外半径:1;改为0.86,2后在进行仿真发现今天就可以降到0.02了并且不再出现警告问题。不知是这个的原因还是不稳定的原因。谢谢望指点交流



估计还是跟你的网格划分有关系,能否上传几张馈电端口处的网格剖分图?

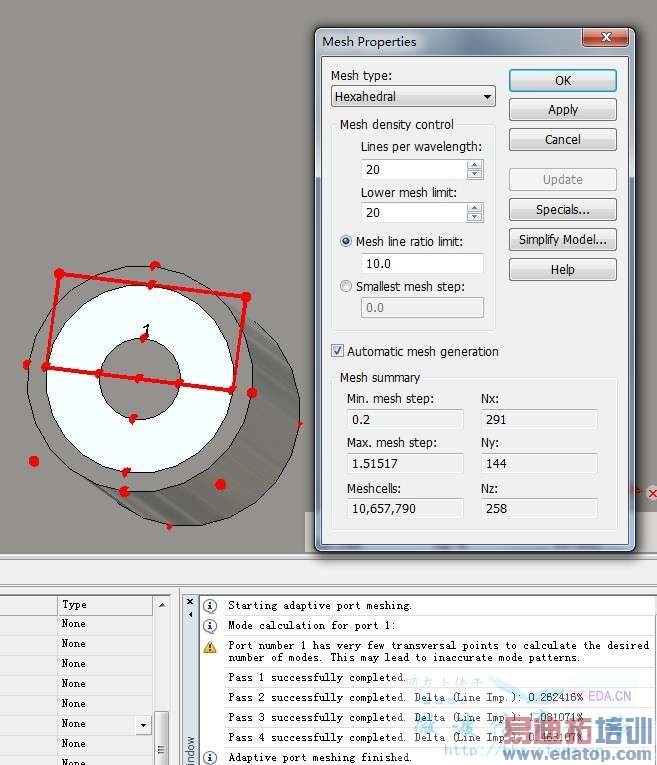

同轴线馈电部分:内导体直径为:0.86,外导体直径为:2;采用的是2.4mm空气线穿墙式连接器。馈电部分的剖分网格为: Kts#e:k@
