CST MWS S11是波浪线怎么回事呢？
录入：edatop.com 点击：
用CST仿的超宽带天线。可是S11 曲线是波浪线，这是怎么回事呢，网格加密也没什么改变

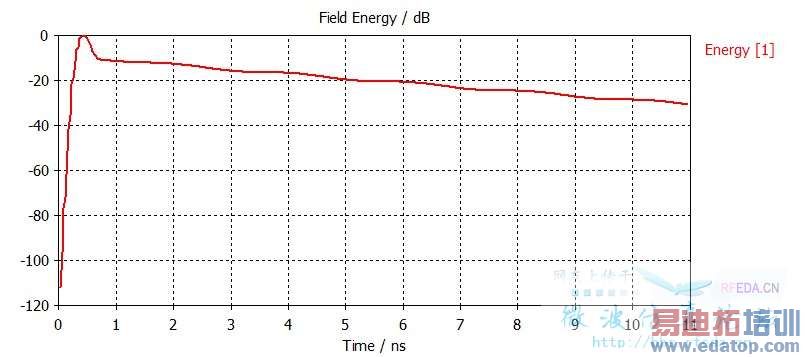

强谐振，残余能量很多。帖field energy出来看看。
就是这样的了。期待您的解答，万分感谢。

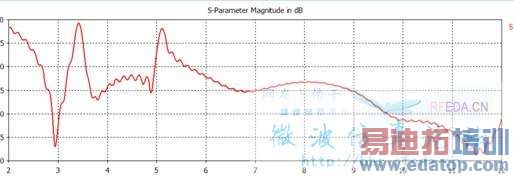

这是S11的曲线，网格加密选项都是30，因为我还不懂得怎么根据条件去设置网格加密。
看看反射信号是不是拖尾严重，可以把仿真时间再调长一点
两种解决办法：
第一种：强攻。把仿真时间设长并将收敛条件设为-40dB或者更低。
第二种：迂回。使用AR-filter技术，具体请参考帮助文件。什么样的模型？频率范围如何设置的？
具体问题要具体分析，并不是加密网格就行了怎么把仿真时间设长呢？
