CST MWS提示离散端口不在计算区域内？

你设置了对称面，把离散端口排除在外面了。





如果不熟悉对称面最好不要贸然使用。

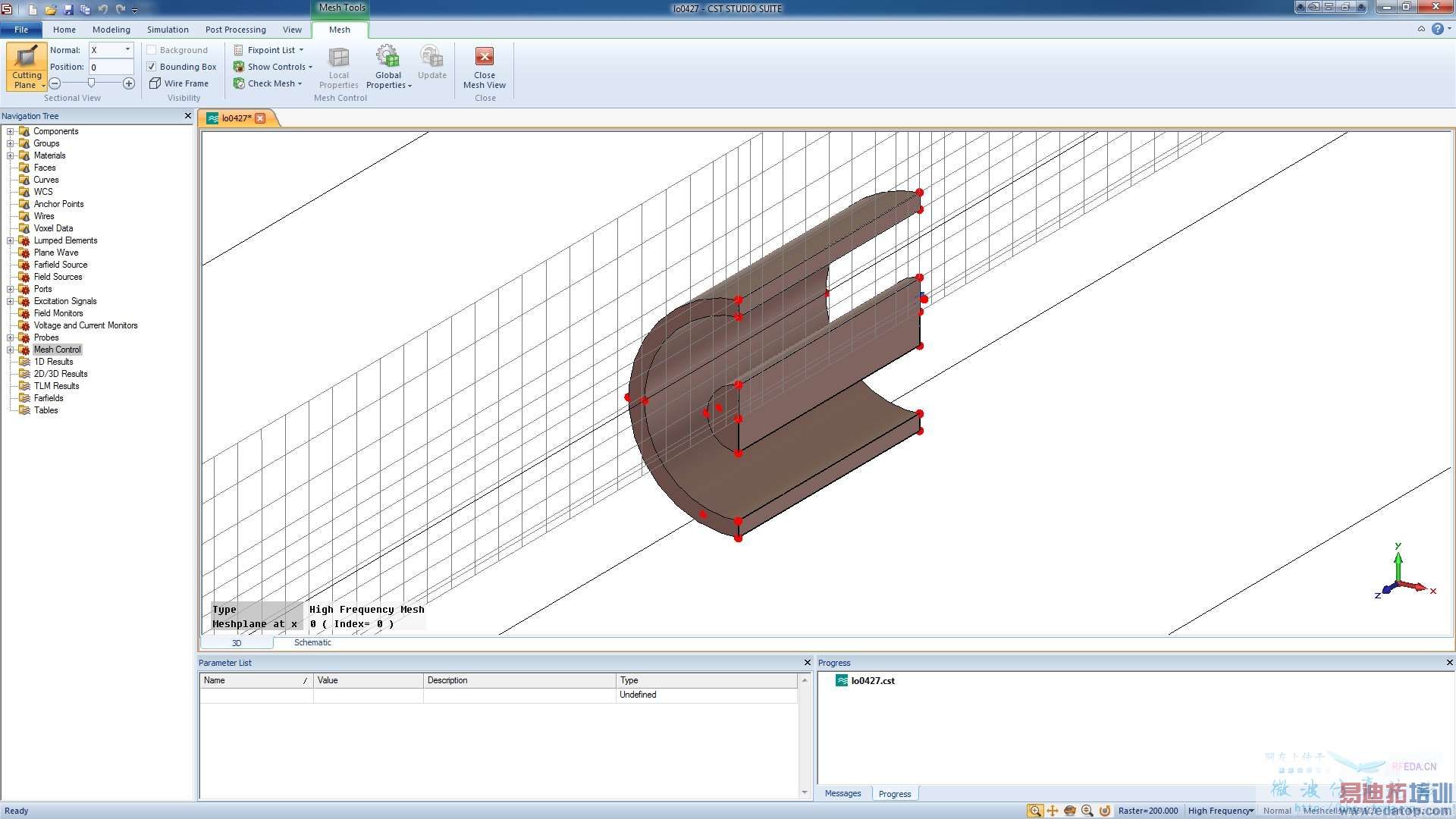

谢谢管理员！再问下管理员 这两个图怎么看出离散端口不在计算区域内啊？

传说中的cst2013啊
EDATOP用起来感觉怎么样？我正在想要不要升级下。

你设置了XZ面的对称面，但是计算区域只是XZ面在Y轴正方向以上的区域，离散端口在Y轴反方向，当然被排除在外了。

感觉就像从Office 2003转到Office 2007差不多……。

那这个感觉差别有点大，得适应一段时间。

谢谢管理员的回答！能再问个问题吗？就是ＣＳＴ 里的仿真计算区域大小是怎么定义的？计算区域不仅仅包括模型本身吧，那包括的仿真计算区域大小应怎么确定，在CST里又是怎么设定的？
还有一个是：边界条件是指模型本身与其周围的边界还是指整个计算区域的边界啊？

在不使用对称面的前提下，边界=计算区域，这个应该回答了你所有的问题了。

嗯 谢谢管理员！但是那个边界大小是怎么确定的呢？我建了个简单的同轴导体的辐射模型，边界都设置为open，但是提示Distance between discrete port 1 and open boundary at xmin is too small。是说边界离离散端口距离太近了，得调整边界，但是边界大小怎么确定呢？谢谢！
