阵列天线仿真求助啊

录入:edatop.com     点击:
用阵列天线,每一个都设置了端口,最后仿真出来的方向图是整个天线的方向图吗?为什么跟单个天线仿真出来的一样呢,,求助大神啊

仿真我不懂   如果需要做板遇到问题可以联系我

呃,发现用array wizard建出来的阵列,直接仿真出来的就是合成的。用单个天线单元transform-copy出来的阵列,直接仿真出来的只是单个天线的,不是合成的。

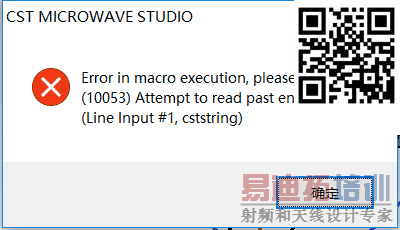

但是我自己设计的天线不能用array wizard,一选择就出错,




我用transform 复制形成的阵列,仿真出来每个天线单个的方向图后,我用combine results来合成了整个阵列的方向图。这样可以吗,来大神请教

combine results也可以,不过只能得到远场的结果,如果想得到阵列天线之间的耦合关系比如S21等就不行了,如果复制单个天线单元的物体模型再仿真则可以得到耦合的结果,这时你需要在simulation中设置才能得到正确结果,因为simulation中是默认天线单元逐个仿真的,要将个端口设置成同时激励才能得到阵列的正确远场图,打开simulation,在source type里选择selection,再点击exection list,exectation type 选择simultaneous,再在available excitation里面勾选所有端口,设置幅度和相位,

新版本的CST 有array task工具,早就不用哪个宏了吧

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
