cst仿真慢波结构,使用自带的宏命令,场积线设置在了哪里,边界条件那个盒子设置多高?

录入:edatop.com     点击:
cst仿真慢波结构,使用自带的宏命令,场积线默认设置在了哪里,边界条件那个盒子就是那个线框设置多高?希望您的解答,谢谢。

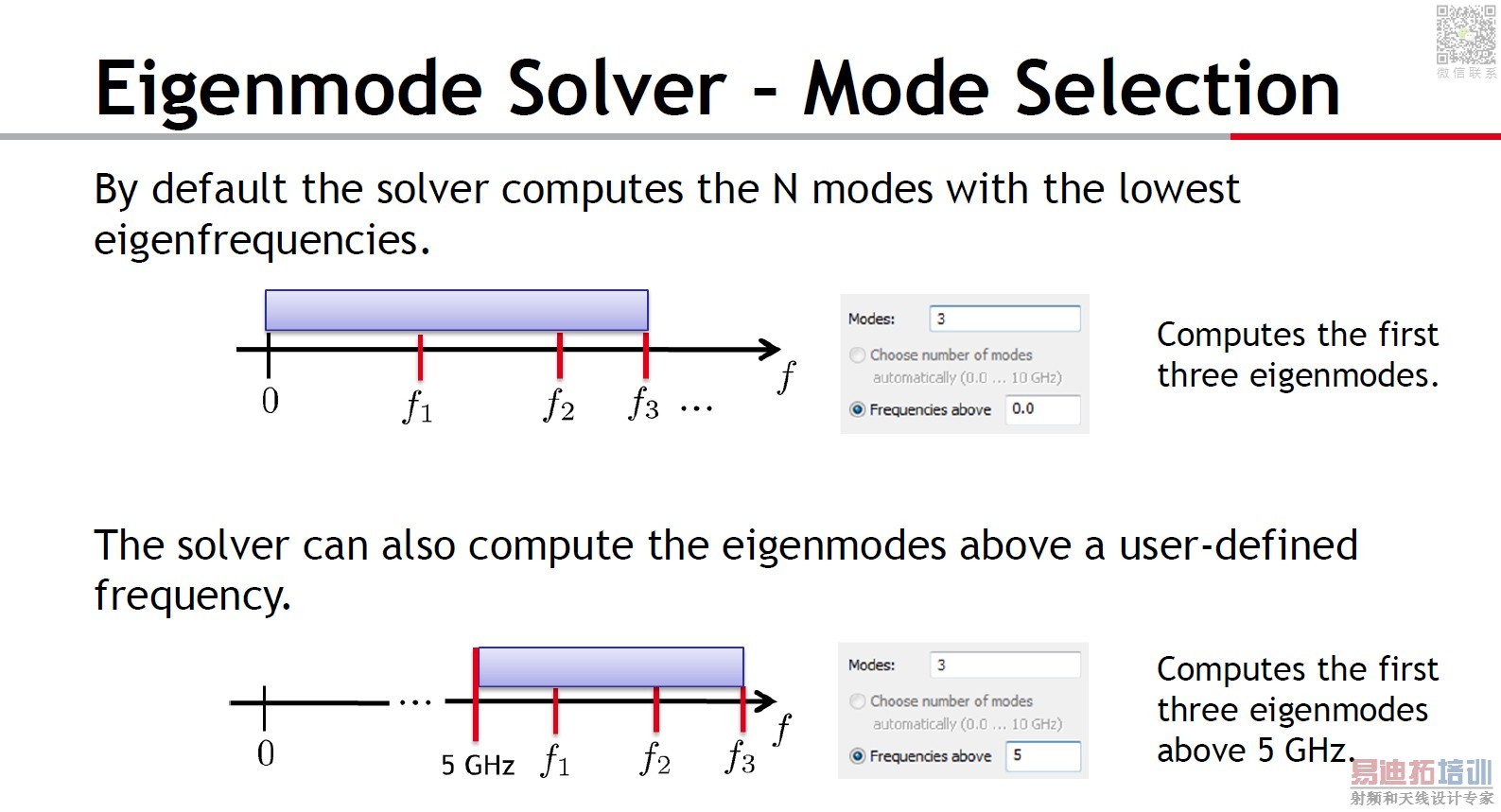

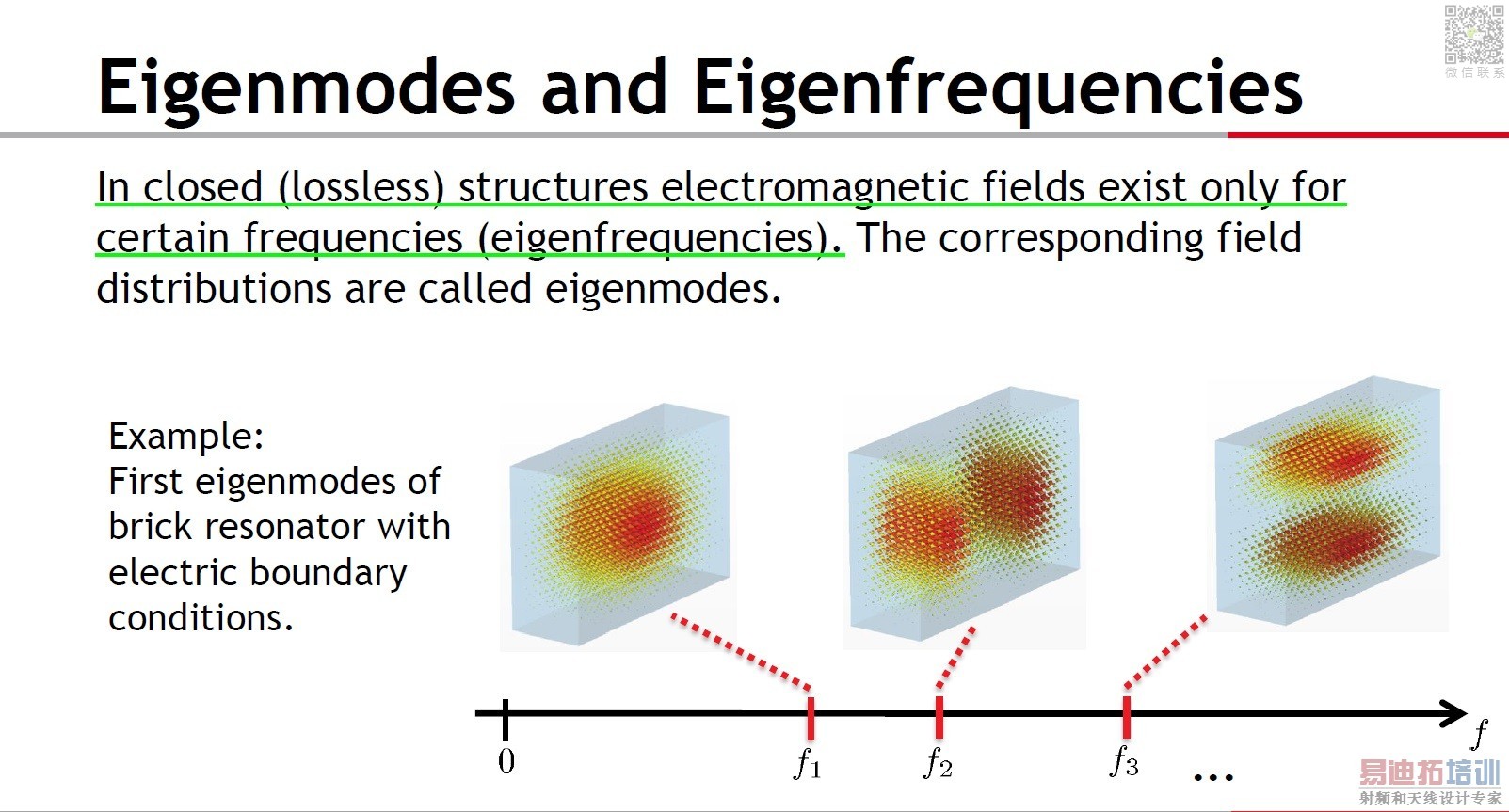

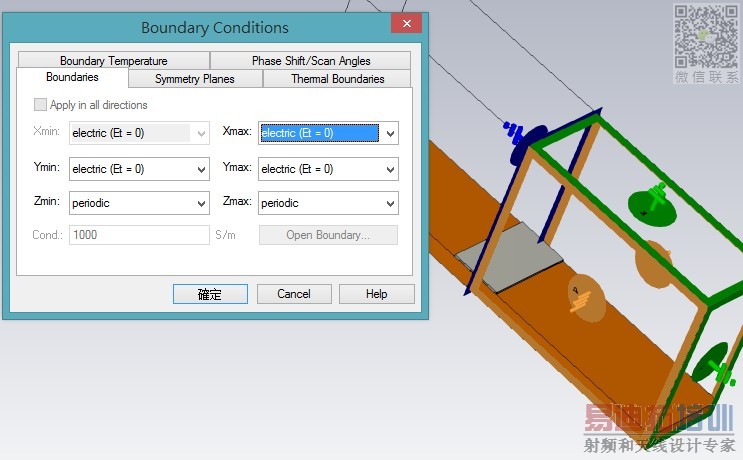

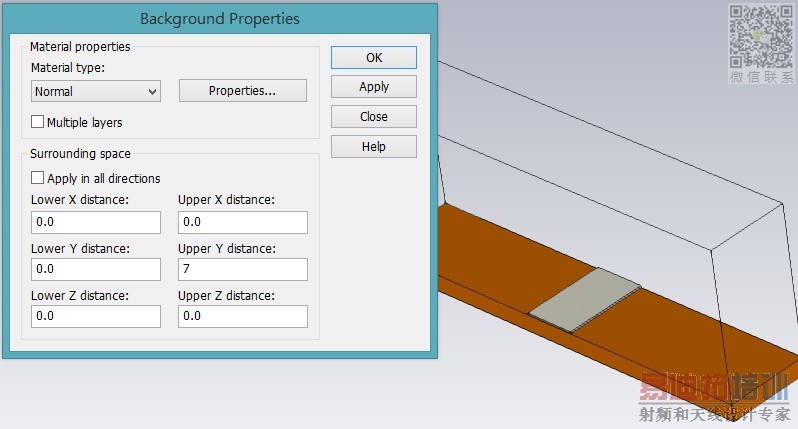

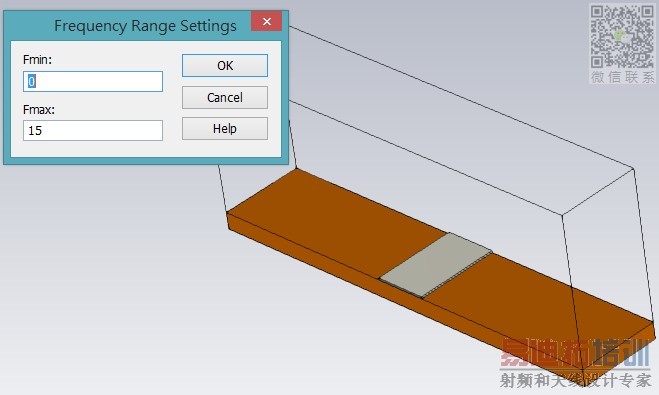

温馨提示:五张图片可以解释完你的问题、后三张图片只在说明一件事(线框的设置跟这三个有关)!
看完以后....我有问题要请教:
1-. 为什么叫做 slow wave?
2-. 这个项目是跟你有切身关连?还是只是随性玩玩而已?
不开玩笑!我很严肃的看待我提出的问题!

我怀疑这个宏的积分线是x=0,y=0这根线或者是模型的中心线
最简单的方法是:建立一个模型,求解一次;移动个位置,再求解一次,看看结果的差别,如果没差别说明是模型的中心线。

谢谢,不知为什么不能单独回复,在此一并回复,你说的很详细,这个例子我已经看过了,通过这几个图片还不能确定默认的积分线到底在哪个位置;针对2楼,我进行大量对比,应该是模型包括边界,整个结构中心线位置,谢谢

好專業
