CST仿真出现这种问题怎么调整
录入：edatop.com 点击：

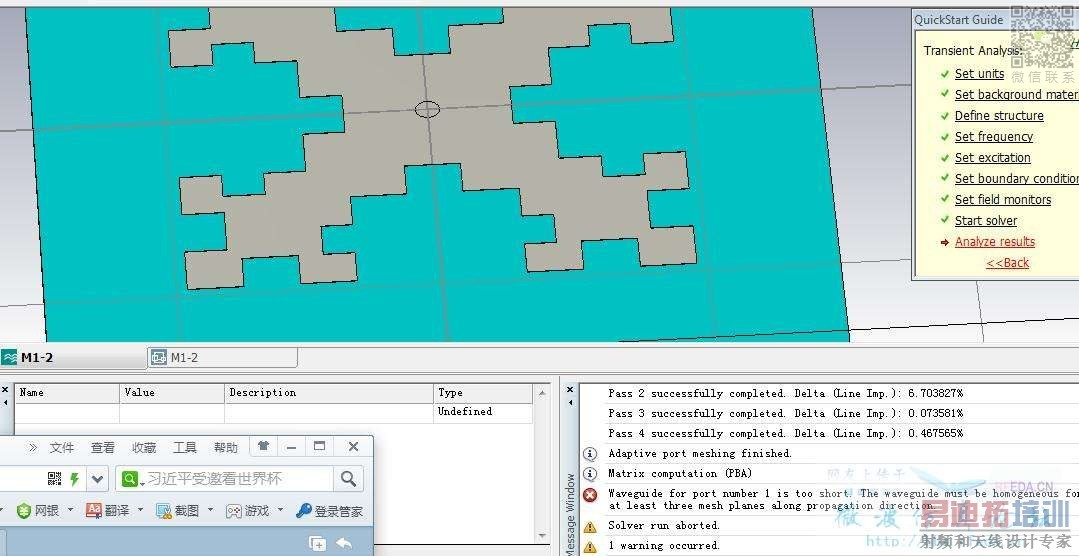

波导端口太短，会在结构的不连续处产生高次模
解决方法：将波导端口拉长至少3个网格的长度
这个问题讨论过太多次了，搜搜旧帖。
或者将网格加密
解决途径：通过报错信息，你可以进入帮助文档，仔细阅读找到解决方法
此外，共享下一个初学者的经验：

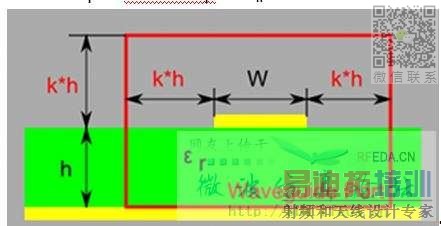

（1）waveguide的尺寸，不能太小，如下图，Microstrip feeding line，k一般可取510
（2）仿真开始前，需要检查Meshing的配置。从X，Y，Z三个方向上检查是否需要加密。加密网格会降低报错的风险，但是会增加仿真时间。
（3）模型简化。在更可能的情况下简化模型，这样也会降低报错的风险。之前我做过一个仿真，feeding线弯折多次，第一次仿真出现报错，后优化feeding线，报错消失。
如果有任何错误的理解，欢迎指正
请问波导端口拉长石指馈电圆柱的高度吗
waveguide的尺寸是指馈电面的面积不能过小吗
对，是指面积。你可以多参考CST的帮助文档。如果有其它问题，我们可以再讨论
