CST仿真超材料S参数相位问题
录入：edatop.com 点击：
用CST仿真超材料吸波器，复现使用多重反射理论的那篇经典文章Interference theory of metamaterial perfect absorbers，其它曲线都能对应上，就是S参数的相位对应不上。 两个反射参数S11 和S22的相位怎么都和文章里的不一样，最后算出来的吸收曲线也差距较大，不知道问题出现了哪里，希望知道的同学帮帮我。

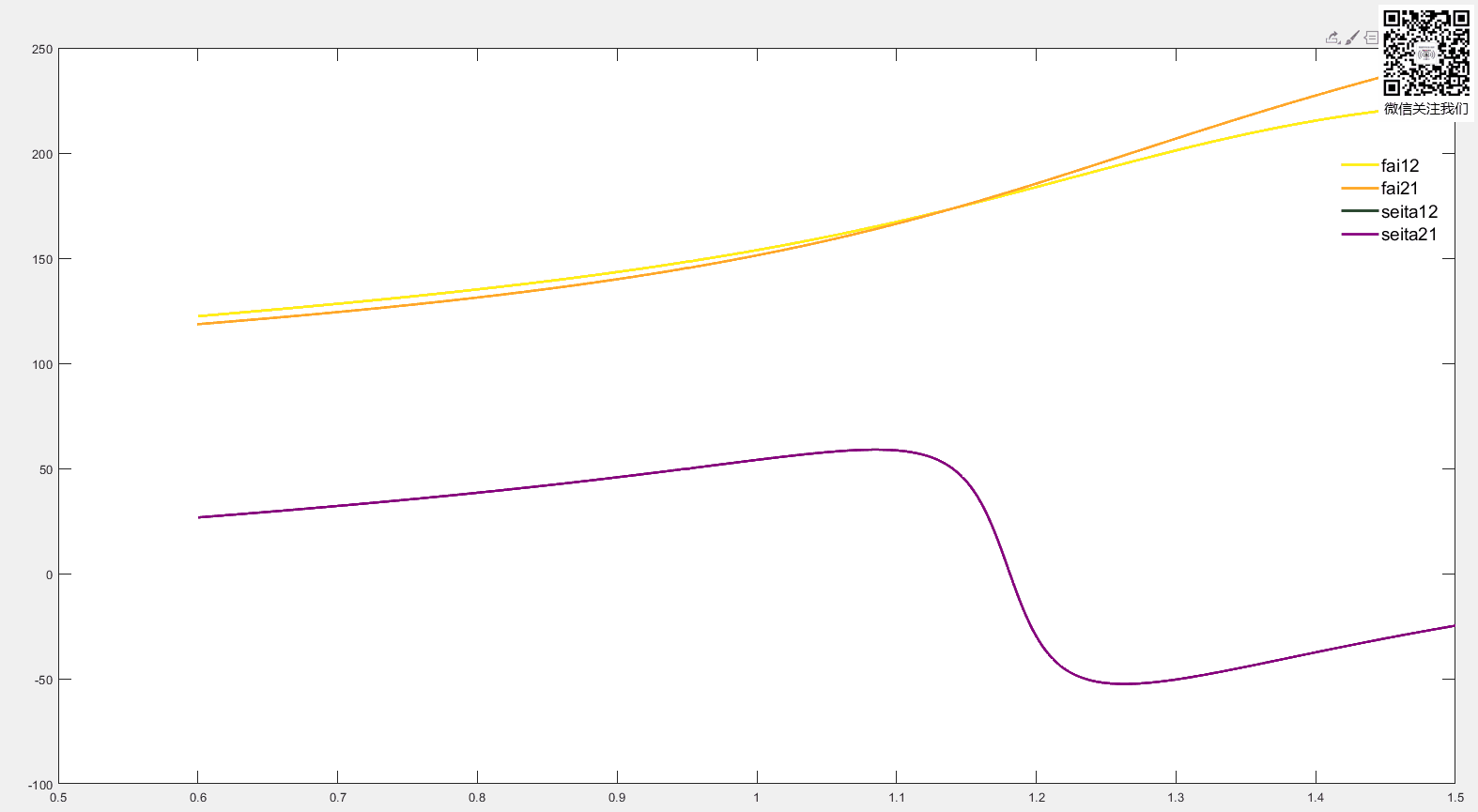

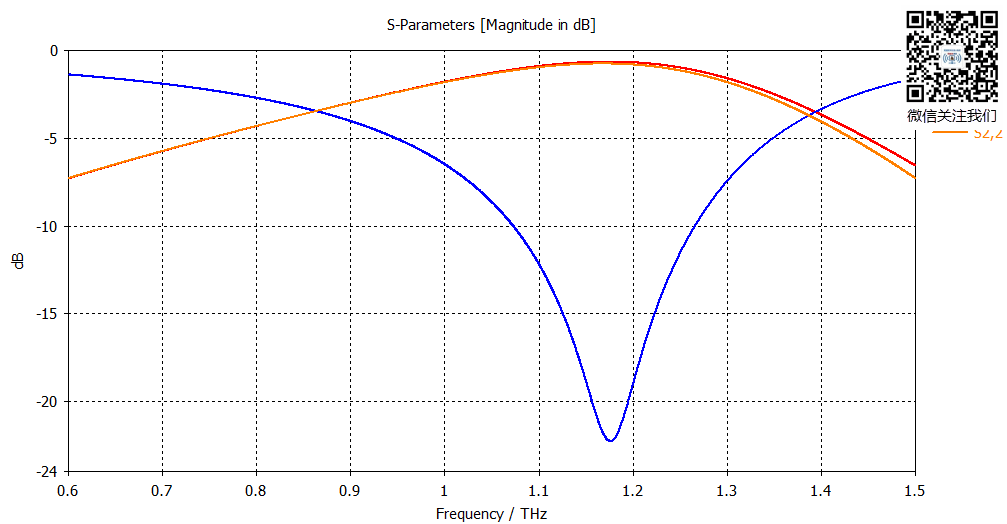

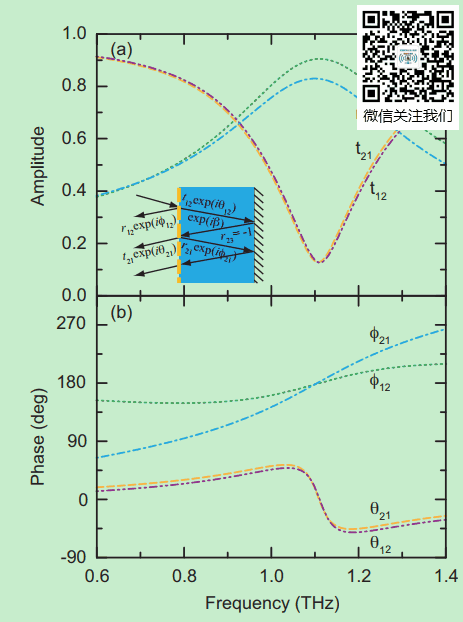

上面上传的几张图片分别是模型图（很简单的十字型），文章里的S参数的幅值和相位原图，我仿真得到的S参数幅值图和相位图。可以看到幅值图基本上吻合了，相位图里的透射参数相位也基本吻合，就是反射参数的相位不对，原文章里两条反射参数的相位相交并且角度很明显，我的基本上是平行的。最后用这个数据算出来的吸收曲线也对不上。
多次反射干涉理论没问题，如果作者相位符合理论要求，那么就是你的仿真有问题了。可能网格不够或设置有问题
也有可能是作者仿真有问题
因为仿真这东西真心不可靠。很容易出偏差
说不一定对，希望对你有帮助
你好，请问你解决了吗?最近也遇到了相同的问题
