求助：热心人帮我，用CST仿真验证：共面波导传输线阻抗。
录入：edatop.com 点击：
求助：热心人帮我，用全波仿真验证：CPW共面波导传输线阻抗。频率：6GHz，板材：介电常数：2.65，介质厚度，0.765mm，铜箔0.017mm。线宽2.3mm，槽宽S，
125Ω；100Ω；75Ω；50Ω，帮我计算槽宽S。
125Ω；100Ω；75Ω；50Ω，帮我计算槽宽S。
大哥，没给频率啊
2.3mm的CPWG在50欧时，S已经大于4mm ！ 更高的阻抗? CPWG存在的意义是什么呢?

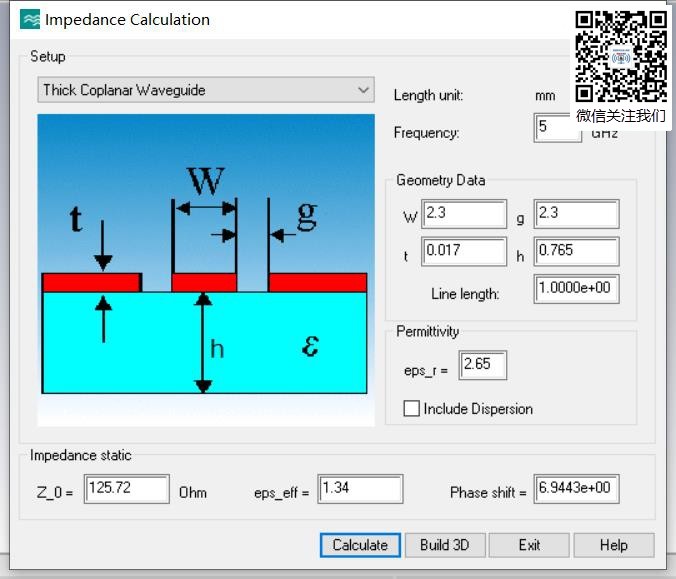

给出频率，用CST的macro算

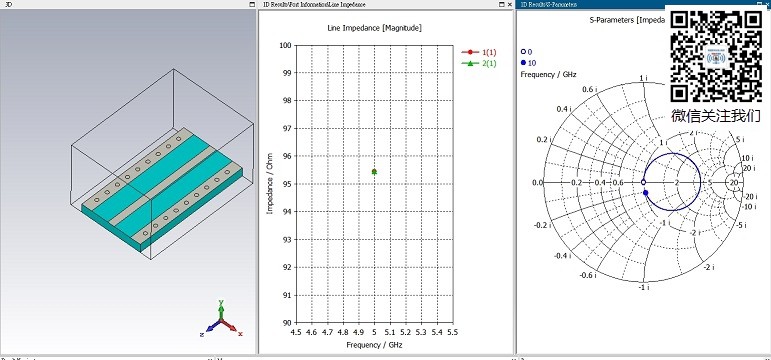

感谢，这个结果，和我结果一样，实测误差超10%,高到136Ω了。正在找原因。
感谢，是否意味着，相差 4%?我实测结果一直是高。
