CST电力电缆电磁辐射（RE）分析，建模时的激励信号设置问题


丛书15的算例08按步骤一步步进行建模过程中，遇到一个问题：

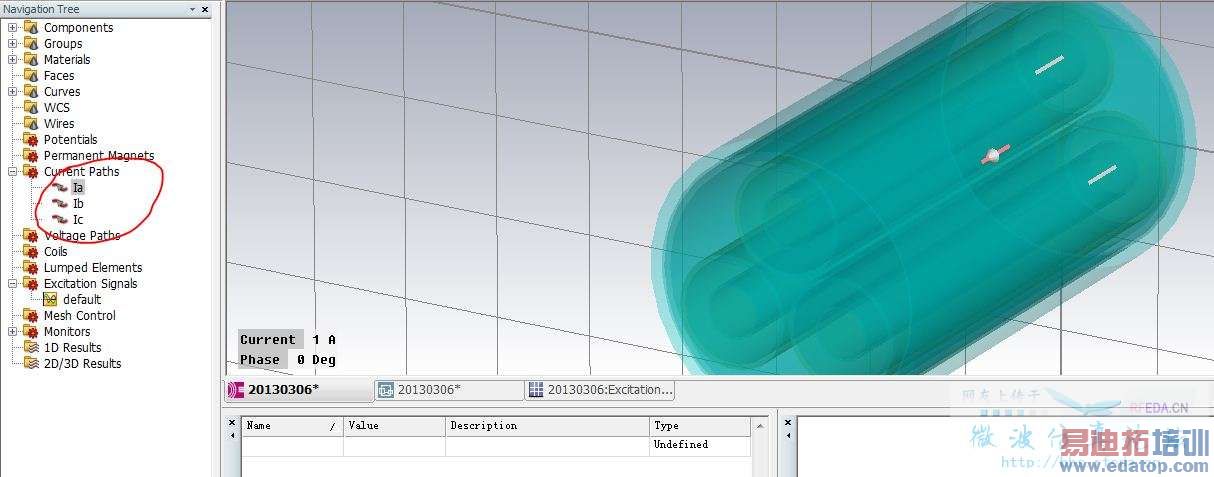

芯线所施加的激励源Ia、Ib、Ic,如下图所示，未自动出现在Excitation Signals中，而仅仅是出现在Current Path中，Excitation Signals中只有默认的default.


我用的是CST 2012. 反复建模都存在这个问题。那么，是教材遗忘了步骤，还是版本不一致的原因？


请大神们支招，谢谢



网友回复:

朋友你好，我也遇到这个问题和你一抹一样。请问你现在找到答案了否？
我设置求解器为低频时域

网友回复:

激励信号需要自己定义，可以自定义正弦，也可以导入txt文本，需要对三个进行分别定义

网友回复:

default signals 可以修改吗？比如修改为双指数函数。

网友回复:

你好，您也许误会楼主和我遇到的问题了。我们遇到的问题诚如楼主图片描述的，是所添加的电流无法出现在激励列表中。因此就更无从定义激励信号了。

请问你看这是什么原因。

网友回复:

首先，你得在excitation signal里自定义激励。

在这个例子里，实际的激励是外部导入的。



然后你要设置LT求解器里的excitations



在里面把每一个电流的激励都定义成你第一步设置的excitation signals




网友回复:

谢谢，今晚就试试看！
