CST小模型却时间久

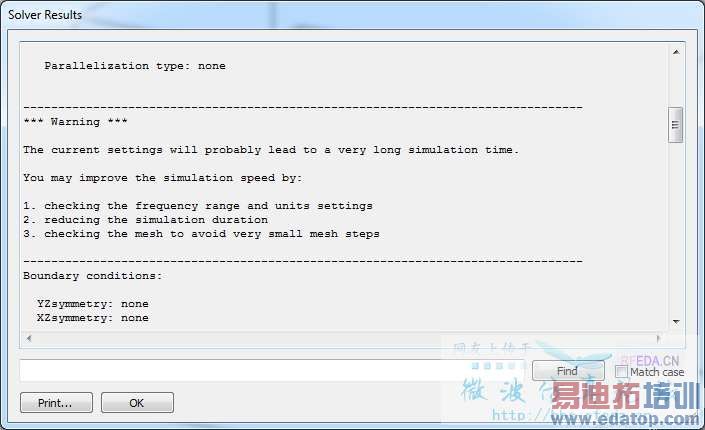

我常常用cst中T求解器算屏蔽室或车体。并且上开缝或上装天线。频率在0-200MHz。模型大概2*4*2m。车体和屏蔽室都用PEC空心盒子模拟，感觉也不是个很大的模型。meshcell也才十万量级，可是计算中它提示会算很久，而且确实时间很长。
请教各位大神，是不是我的网格划分不合适，正确应该怎么划分？还有其他设置不周的地方吗？
谢谢各位！屏蔽室开孔缝-算场强分布 5

网友回复:

家里小本没CST，看不了模型，不过从你的描述看，建议去检查下求解设置的精度，调开时域求解的时间信号，看看收敛性，我怀疑你这个结构强谐振，信号一直不收敛；如果是不收敛的问题建议要么降低精度要求要么人为在算到一定程度时终止，截断误差经FFT反应到频域上就是细微的波纹，不影响极值点的位置

网友回复:

“调开时域求解的时间信号，看看收敛性，”这是什么意思？请您解释下

网友回复:

1.激励信号时间太长了，不是一个量级的。
2.强谐振问题，能量确实不好收敛。
3.最佳选择TLM中的经典模型参加丛书15算例9

网友回复:

主要问题还是因为谐振，查看你的网格设置，缝隙应该没有分辨出来，电磁波都在箱子内部谐振，导致能量不衰减

网友回复:

那应该怎么改进呢？

网友回复:

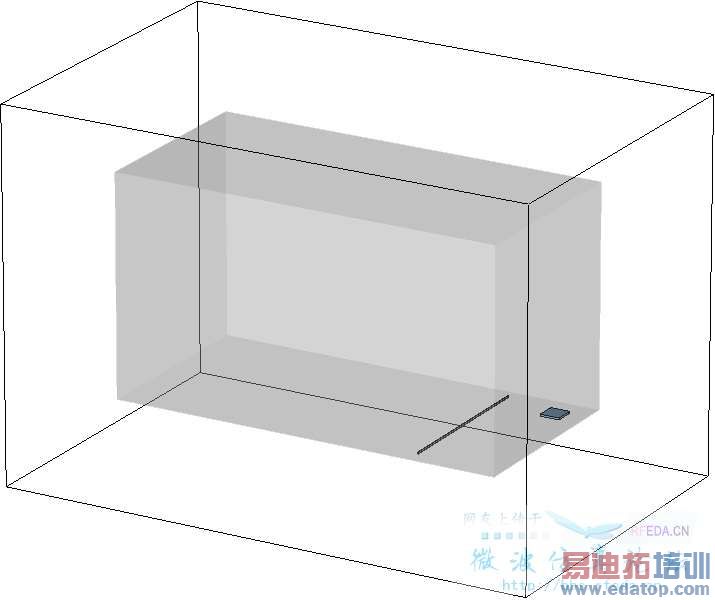

模型本身倒是不复杂，4米长的金属结构：



仿真频率范围是0-200 MHz，换算一个脉冲周期接近18纳秒，按照默认20个脉冲最长时间，应该是0.36毫秒：


不过，楼主使用的自定义激励时长是150微秒！


也就是说，楼主要求软件运行8333倍脉冲时长，也就是默认最大时间的400多倍，软件不给提示才怪呢！



---

收兵回营！


网友回复:

谢谢你！虽然不是十分明白，但我觉得你也说得有理有据！

网友回复:

“楼主使用的自定义激励时长是150微秒！ ”这句话从哪里体现？请截个图，谢谢您！

网友回复:

那句话下面不就是截图么……
