有人遇到过做的椭圆钻孔，在生成.drl文件中看不到的情况不？

为了避免漏掉，在外形上可画槽孔外形线。双重保护，防测漏！

这是个方法，但是自动生成的，为啥就不没有显示呢?

用PADS啊。

早先的Allegro版本配合部分CAM工具是有这个问题，都用新版本应该就好了。
备用方法除了2楼的，还可以出NC Drill Legend并添加注释。很早以前Allegro还不支持椭圆孔时还做过用多个圆孔平移叠加代替的。

做成椭圆孔後,在出.drl(NC Drill)是不會有的,必須出.rou(NC Route) 才會有椭圆钻孔

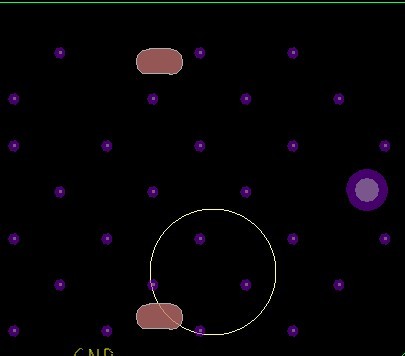

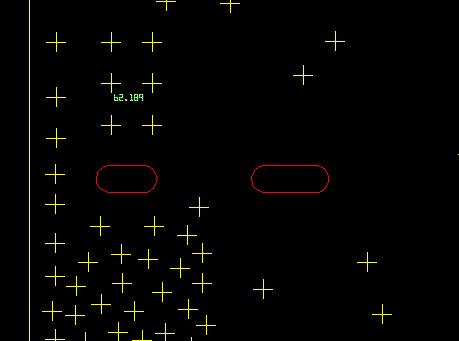

紅色為.rou, 黃色為.drl

小编说的这种孔并不是标准钻头钻出来的，或者说不是一次成型的，allegro认为不在drill的范围，所以出nc drill时出不出来。不知道现在新版本是否在这方面做了改变。不过就像楼上说的，出个rou（nc route）就可以了。
出rou （nc route）稍微有一点点麻烦，我一般都不出，而是直接出nc legend，这样板厂一般都不会漏掉。

我的方式為:
1.Drill Legend (.art)
2.NC Drill (.drl)
3.NC Route (.rou)

没遇到过哈~~~

    小编的问题很多PCB板厂都有碰到过， 可能是设计软件本身不支持椭圆孔输出（因为NC drill很多情况下都只输出圆孔），从而漏椭圆孔，这种情况是可以检查出来的，用写字板打开输出的NC drill文件，查看下椭圆孔对应的刀具Txx是否有数据。 最好防漏的办法就是将椭圆孔单独做一层输出或者按8漏的方法做分孔层！

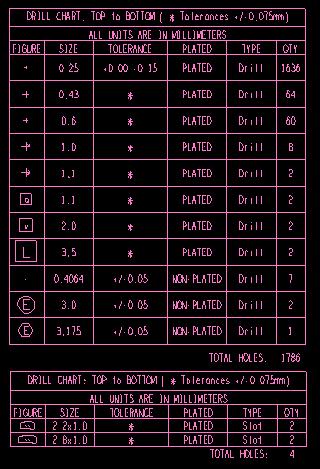

我的drill.art 层是由以下层面组成的，每次都不会掉，小编可以试试
1.生成nc.dll
2.生成LEGEND
3.层面有
manufacturing / NCLEGEND-1-10 （几层板就为几）
manufacturing / NCdrill-LEGEND
manufacturing / NCdrill-figure
还有一个自定义的说明东西的 fab 层

怎么出nc route啊?

我遇到过，怎么都解决不了，说要一个铣刀文件，查了好久还是不会。幸好做板厂用的是genesis2000，用那个软件打开就可以看到椭圆孔，用CAM350打开就是一大团。

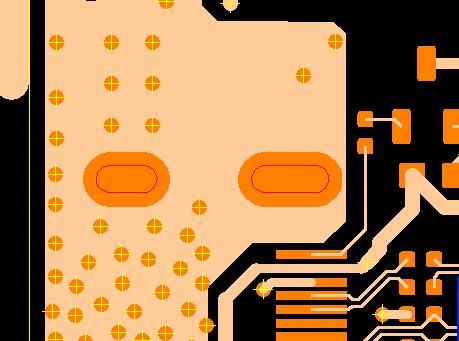

CAM350 10.5 所顯示的圖片

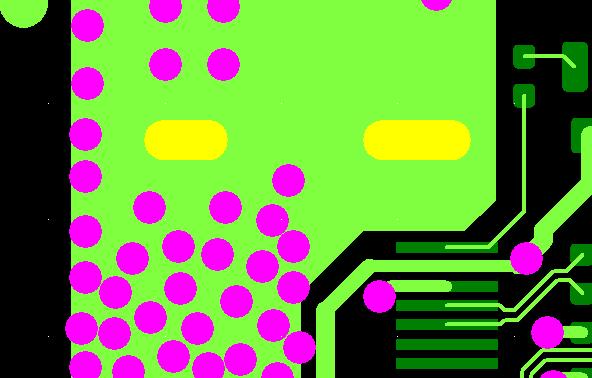

黃色: *.rou
粉紅色: *.drl

drill legend可以出，NC route也可以出。这两个文件只要有一个出了，一般就不会漏做。
