关于锅仔按键问题，，请教，有图？
录入：edatop.com 点击：

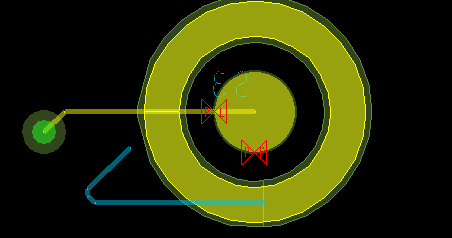

画的图吕需要锅仔按键，之前在一个论坛上看到过一个pdf说如何做锅仔按键，，但不够详细，而且按上面做的就如图所示，但是，在连线地，会报DRC，，
不知为何，请教，各位
不知为何，请教，各位
之前用PROTEL做过，没问题，在ALLEGRO就测试过了
内PAD只能是打盘中孔换层出来了
那个外PAD做成个扇子的缺口走线试试
里面的焊盘原点放在焊盘中心
外面的焊盘原点放到环上
走线的时候里面打孔出来，外面就怎么走方便怎么走
