怎样建这样的焊盘？
录入：edatop.com 点击：

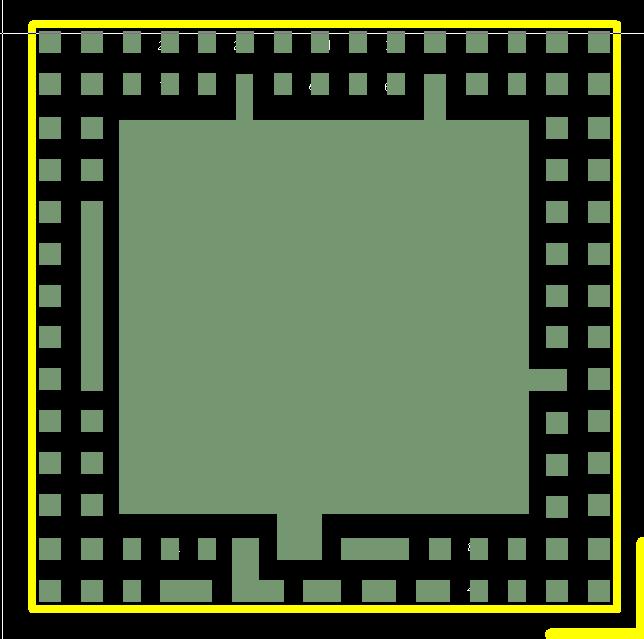

请问在allegro中我想将附件F1中间的那个大焊盘变更为F2的形状，
，但F2 的焊盘要怎样才能建出来，我中间掏空后保存提示铜皮中间不能为空。高手请指教。
，但F2 的焊盘要怎样才能建出来，我中间掏空后保存提示铜皮中间不能为空。高手请指教。做焊盘的时候选shape就行了 用shape建
第一张图片就是在shape下面掏空的，但是保存不了，出现 Create Symbol Aborted, error = Shape symbol cannot have a void in a shape.
shape的内面不能有空虚的shape,再救助。
学习下。
一个是pastemask，一个是pad。不一样的。
你的第一个图应该没有办法建pad吧。
实在不行就这样做吧
做封装的时候，在ETCH层和SOLDERMASK分别中间画个那样的形状的铜皮，再挖空，注意SOLDERMASK要大一点、
