怎样让走线不出现这样？

录入：edatop.com     点击：

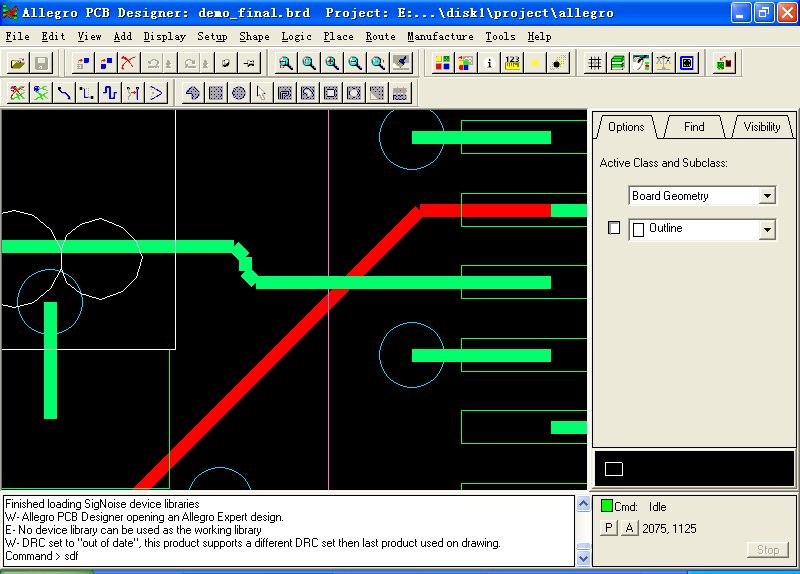

请问高手，在走线时，设置的线宽是5mil，走拐角时会出现这样的情况：



请问应该怎么设置才会让线走得平滑而不出现这种缺角呢?如果不设置那对以后的输出会不会有影响?

setup>drawing options...>display>将cline endcaps选择。

http://g3a29.mail.126.com/coremail/fcg/ldmsapp/%CE%B4%C3%FC%C3%FB.bmp?lettsid=gAMUONCYnRHAcgPK&mid=1tbiKBiZv0JzMT4bnAAAsv%250A40%250A8388762%250A1&funcid=readpart&part=3&filename=未命名.bmp

setup>drawing options...>display>将cline endcaps选择,没错,就是这样设置,试一下！

可以，谢谢~

谢谢正好遇到
