网络表导入出错,帮看看!

录入:edatop.com     点击:

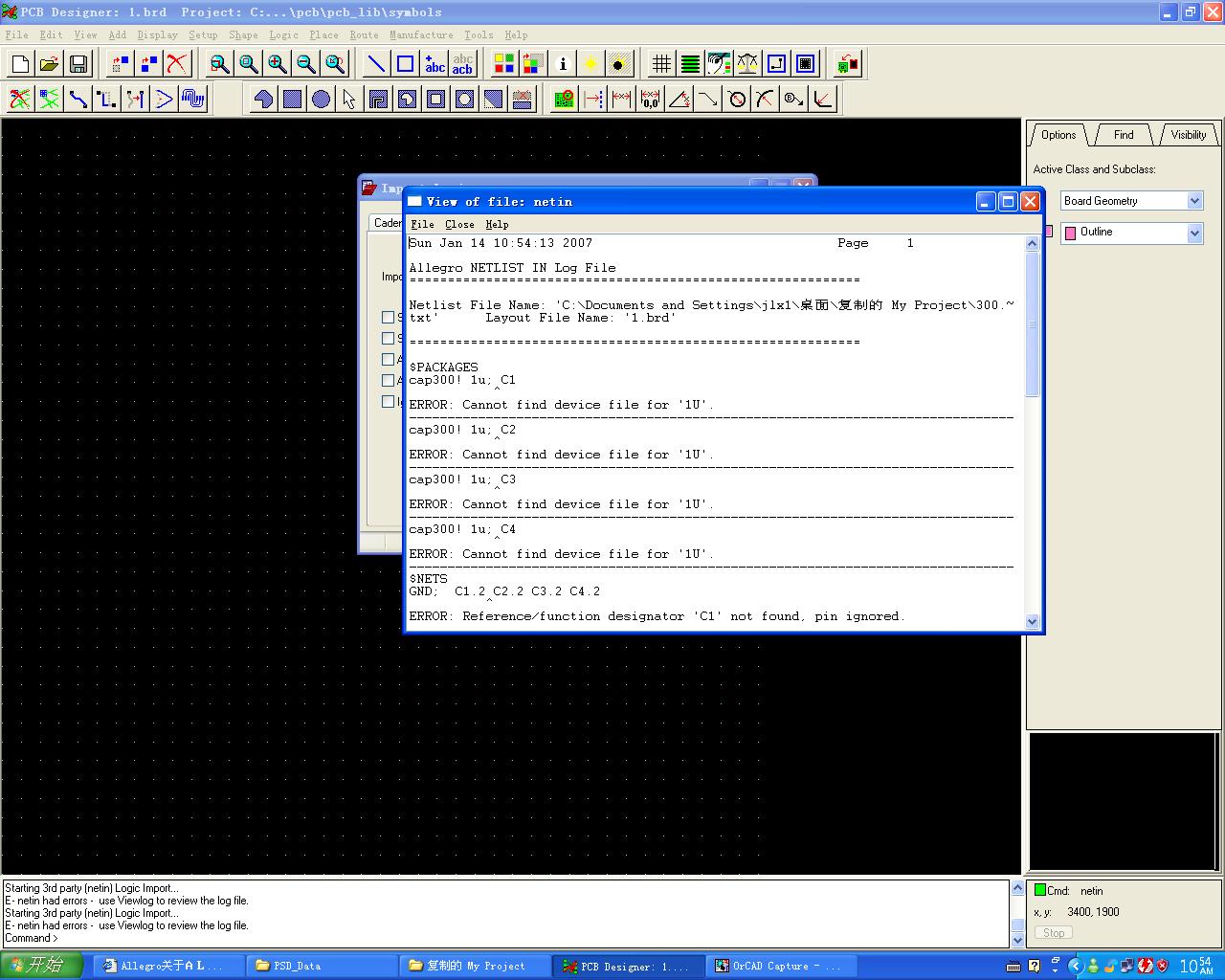

网络表导入出错如图所示:
.这样的错误怎样改呀?帮帮忙呀!

超极糊,一点都看不清楚

确实,但至少你有汉字

请小编重新发一个.TXT 贴上来看看.

太模糊了。

模糊?点开图片就能看得很清楚啊

我先研究一下.

缺少1U的devive file.

如果用新转法,可以不需要这个device file,不会发生此类问题.
