allegro16.6 导入DXF文件
录入:edatop.com 点击:

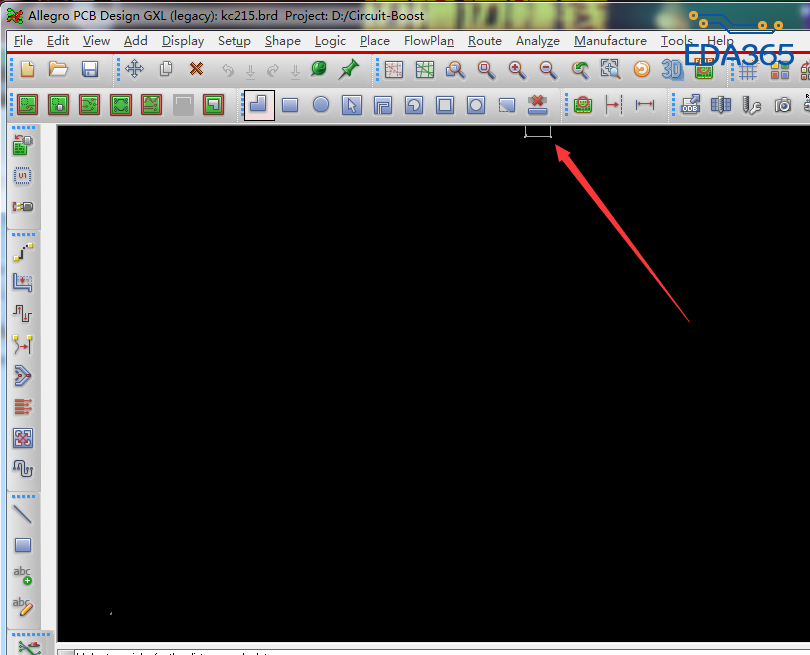

我用DXF文件作为板子外形图,导入后,图形不在画面的中心,只是出现在界面的右上角
dxf文件的原点设置一下
这么小,是不是比例不对?
看起来很小,如果大小对不上应该是导入时单位没设置好,一般是mm单位。根据你自己的实际情况选择单位!
单位没不对
单位 原点 重新设置一下
