Allegro 画差分信号时怎么设置差分对的间距
录入：edatop.com 点击：
Allegro 画差分信号时怎么设置差分对的间距，目前差分线是两根线紧挨着，设置GAP时出错。
neck 由0改成4

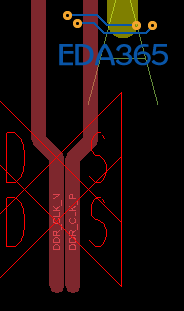

异常提示如图[img][/img]
说不清啊
请把参数全部写上，一个也不留。
在这里设置，Prim.Gap就是默认间距
把tolerance值从5改为0以后，就可以设置间距了，不然只能是0
设规则
规则设好加以运用即可
