在brd文件中，有没有办法消除封装自带的pin to pin间距DRC？求解，谢谢.
录入：edatop.com 点击：

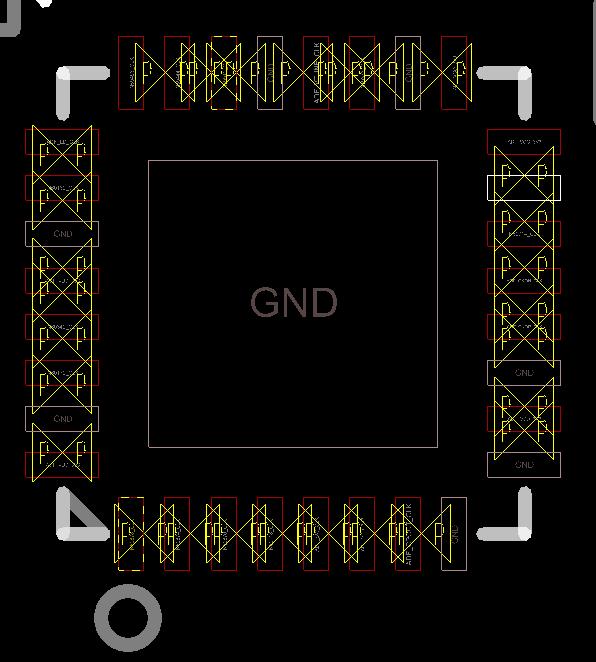

在brd文件中，有没有办法消除封装自带的pin to pin间距DRC?求解，谢谢.
Edit\Property, Find option, select "Drawing" in Find by name, setup "Nodrc_Sym_Same_Pin" to TRUE, Apply,Okay, Enjoy！
给这类器件加上 Nodrc_Sym_Same_Pin 属性，或者建个满足条件的 constraint region
加区域规则
meibanfa
TKS all.
又学了知识。
學習了 ~~
constraint设置
正常是给symbol设置一个Nodrc_sym_same_pin 的property 前面楼层已经有回答了
学习
mark
涨姿势了
