转DXF为什么转出来DILL孔的大小不显示呢
录入：edatop.com 点击：
如题！谢谢！
什么意思不是很懂
就是ALLEGRO转出DXF文件后，用CAD打开，看不到DIP的器件的DILL大小，只看到PAD大小。
哈哈。没用的。

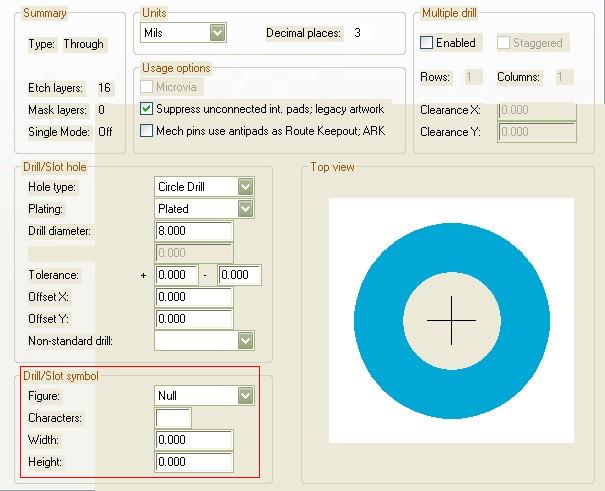

本来就不会显示孔，如果你想显示需要在PAD编辑窗口编辑如图红框的内容，选择circle，然后填写直径，然后再导出DXF，就有了
DXF 原則上只會帶出 Pad 的形狀 , 並不會帶出鑽孔資料.
若要帶出鑽孔資料 , 得用其他方法把drill 圖形做出來.
