请教前辈！带半孔的封装怎么画？
录入：edatop.com 点击：

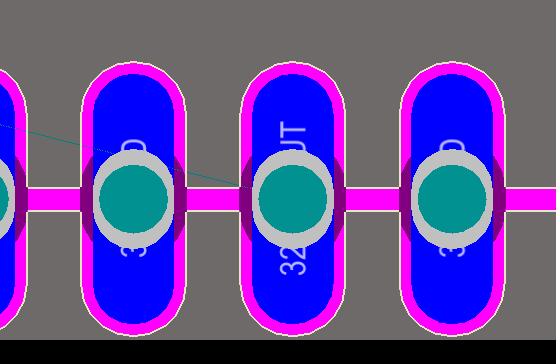

请教前辈！图是以前AD10画的带半孔的一个，封装，请问，ALLEGRO 中，怎么画这种半孔封装才能不报错呢?
图中的封装是蓝色的SMD焊盘，加一个过孔组成的。
在ALLEGRO中，如果按照此方式会报错.
求问前辈！如果前辈有现成的类似的ALLEGRO封装，请发给小弟参考参考！不胜感激！473953232@qq.com！
你这已经是半孔了。
你想多了，用了AD的思维使用allegro
建焊盘的时候把过孔偏移一下，使过孔的中心正好位于焊盘的边缘。但在板中，由于有ROUTE KEEPIN的存在。一样会报DRC。
一般都做全孔把焊盘的一半放在板框上
做成全孔吧，吧routekeepin往外扩一点
