出gerber GND層外框尺寸跟其他的不一樣是什麼問題
录入：edatop.com 点击：
出gerber GND層外框尺寸跟其他的不一樣是什麼問題
GND层是正片还是负片?子层是一样的吗?

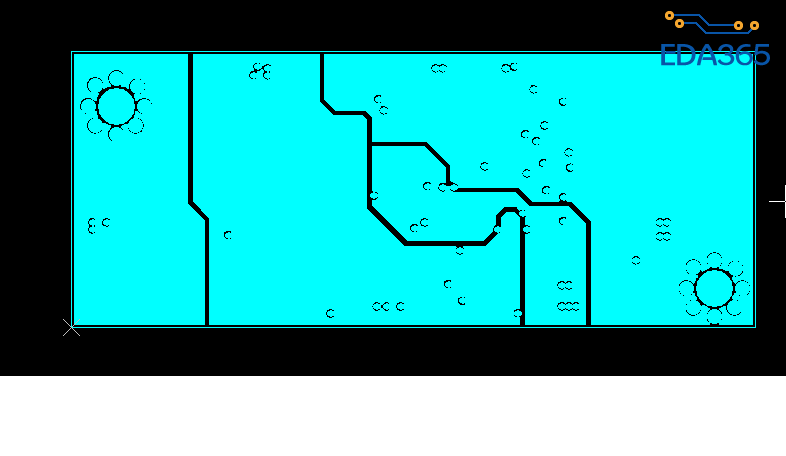

選的是負片，其他層不會就只有GND層會，下圖是VCC層的
把图上传过来让大家看看,

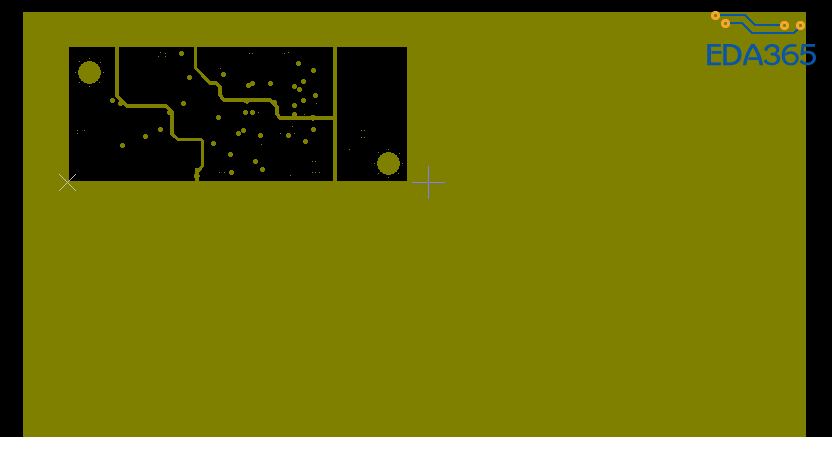

有上傳了啊，就是多出來的黃色區域不知道是什麼問題
把光绘设置中GND层的Shape bounding box数值改为0
謝啦
