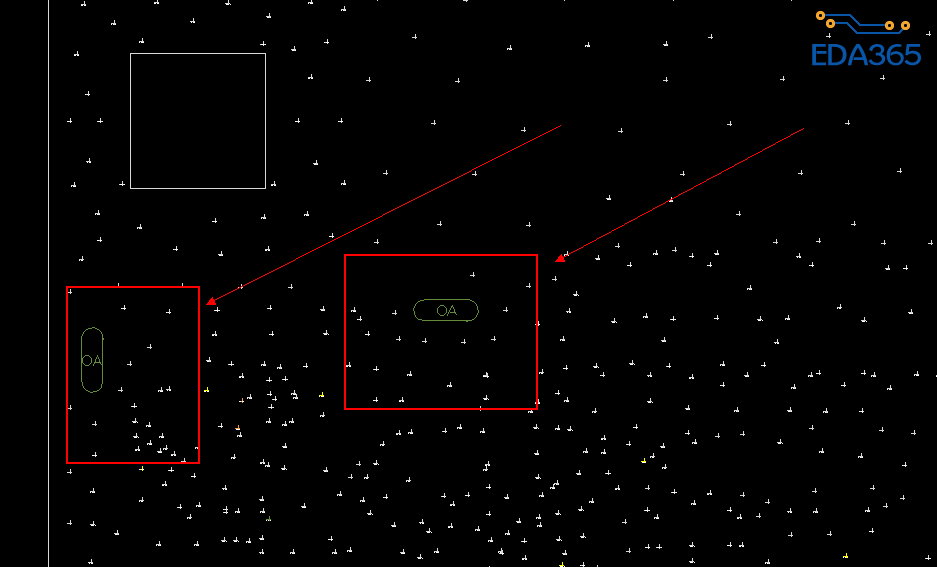

大侠们，为何我的椭圆定位孔在PCB中的DRILL就能看见，导入CAM350后就看不见，在别层也能看见啊，而且封装也没有错误。
到底为何?

椭圆孔，在brd中也是要导出一个文件的，你有没有导这个文件哪

是否有在manufature >> nc route导出.rou文件。

.rou的文件?有

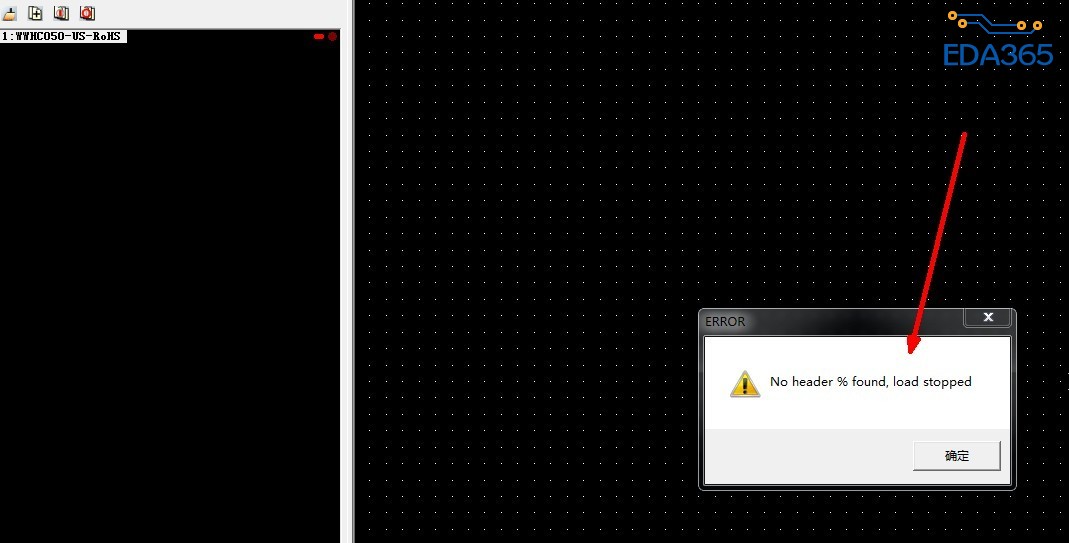

我大概是明白了，我导入CAM350的时候会报这个错误，这个就是.rou文件导不进去，所以我看不见椭圆。
但实际上，我给板厂的有这个文件，所以板厂能做出来~
对不?

用记事本打开.rou文件，将.rou文件中的“；”开头的那几栏删除，保存后再导入CAM350就可以出现椭圆孔了。

CAM350的BUG，处理方法见6#。

学习了学习了，非常感谢~

是槽孔

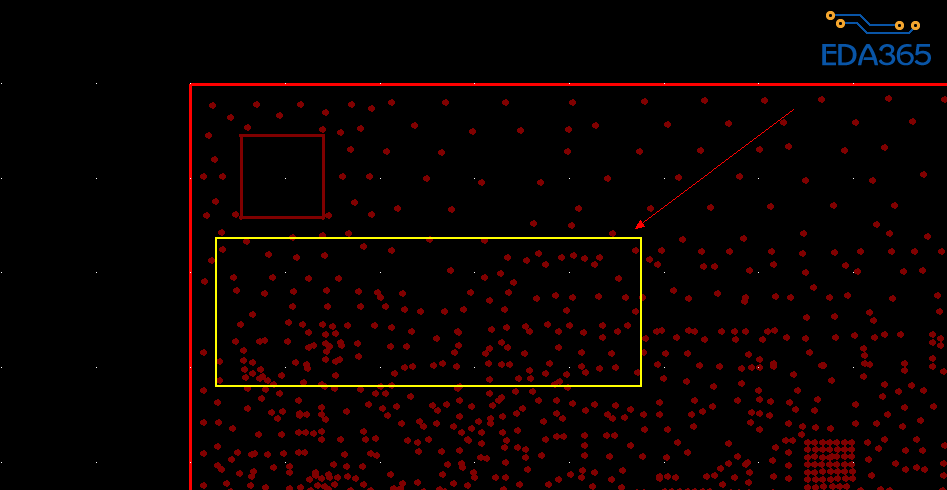

椭圆孔没有导出来

貌似还是不能显示啊！

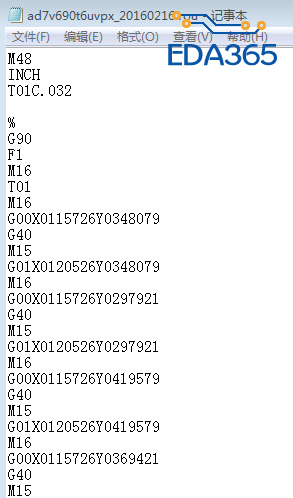

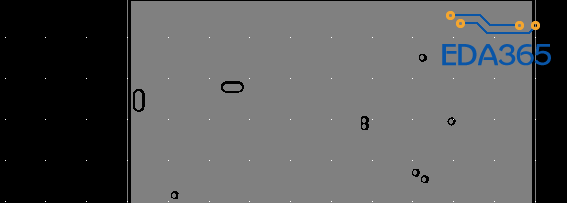

删除后是这样的就可以显示了。

我这边是屡试不爽。

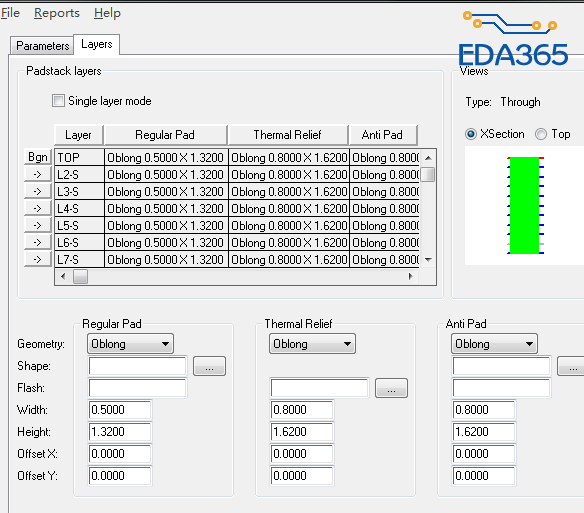

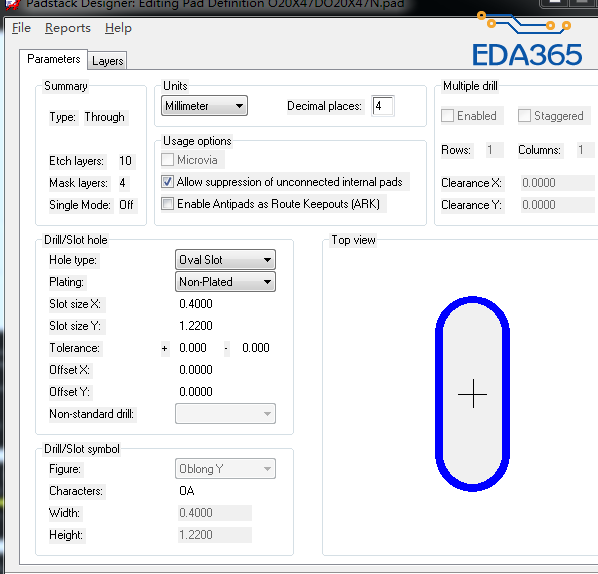

能看下你导出rou文件时，是怎么设置的吗，谢谢，我这边导入后显示为空白的。

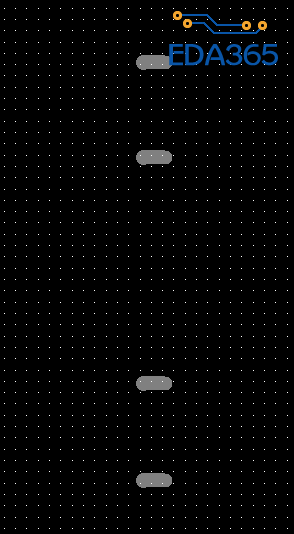

我这边都是默认设置，直接NC/NC ROUTE/点击ROUTE。导入后结果如下图所示：
