请教一个导dxf问题
录入：edatop.com 点击：

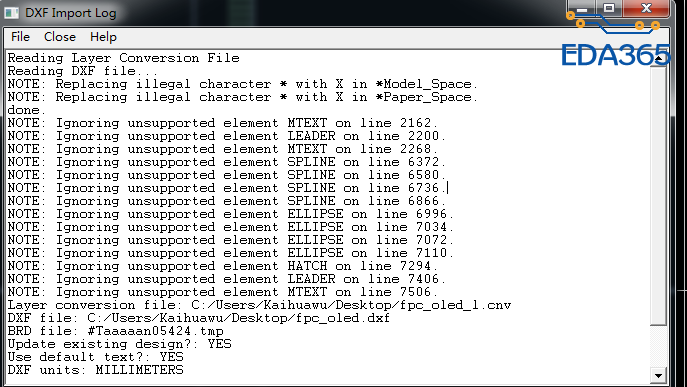

大神们帮忙看下，导dxf出现如图对话框是什么原因。还请大神解决。谢谢！
字面意思，dxf里面有些东西allegro不支持，于是跳过了。
一般导入之前可以先在dxf里面explode一下。
没关系的,倒进去有就不管了,
第三四行提示有非法字符，可以检查看看。
只要与PCB有关的信息导入进来了就好了，其他信息可以用结构图软件去看。
只要把板框和定位、限高、禁布区导入pcb
很多文字是导不进pcb的
字符不支持吧
一般都是些文字类的线不支持。其它的都能导进来。
需要的信息导进去了就行
