光绘文件问题?

录入:edatop.com     点击:
每次导Gerber的时候都要重新添加需要导出的层,请问怎么保存和导入已经设置好的film?请大神指教,谢谢!

1>设计好的一个板子里面,导出film ,再导入到新的板子中。
2>在一个已完成的项目里面把原来的东西都删掉,然后开始新项目设计,这样参数,光绘等参数都未变,本人一直都这么做

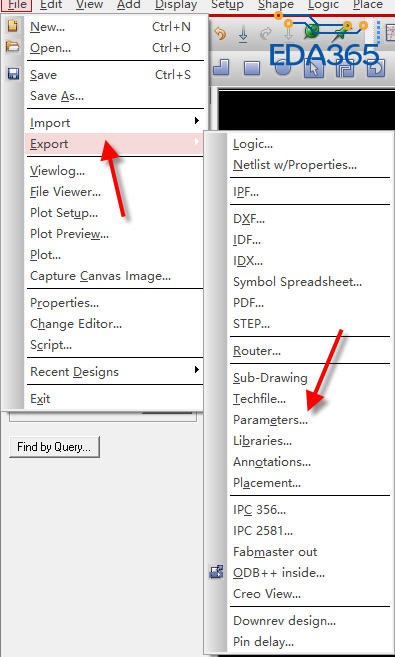

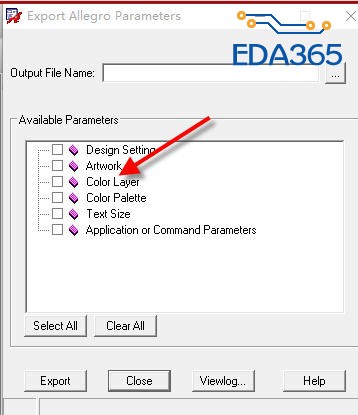

保存 File/export/parameters / 勾選 artwork
導入 File/Import/parameters

先到出设置好的光绘层叠,再导入就可以了喔。

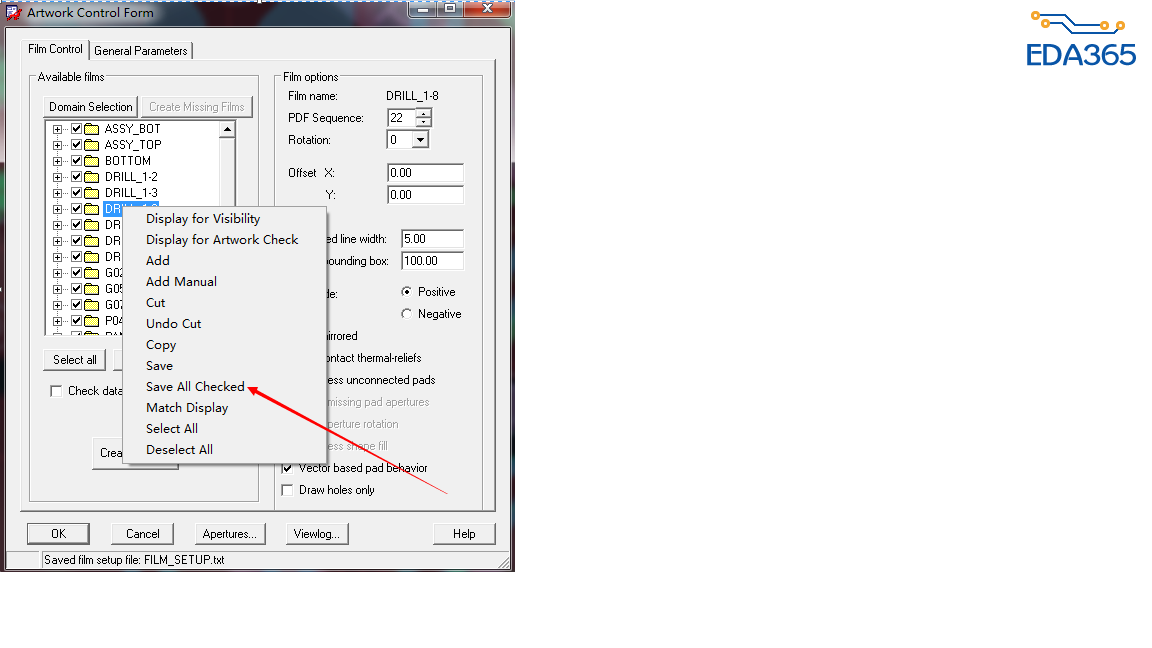

也可以在Artwork界面保存和导入

这样也行,不过我都用export和import


File/export/parameters

学习了
